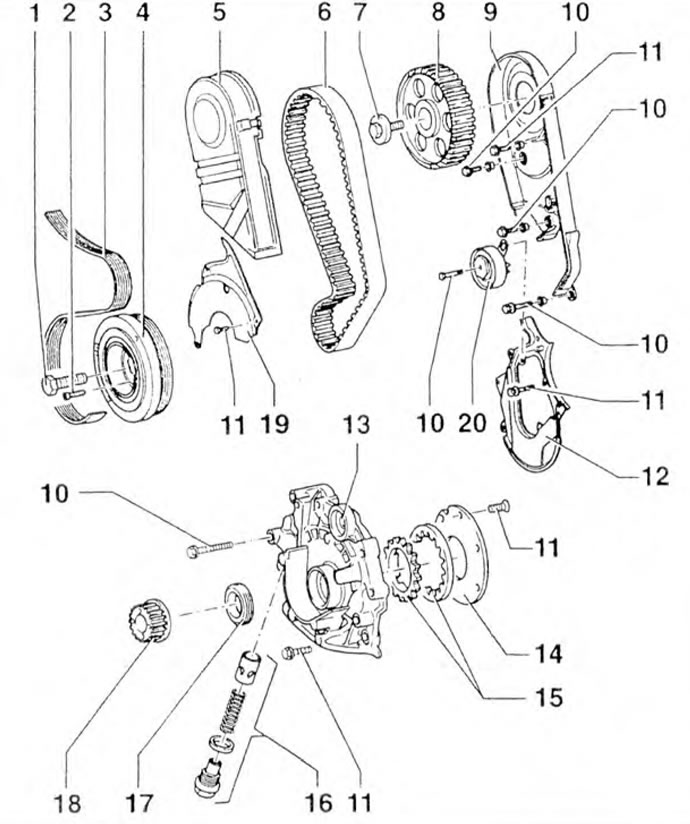

Малюнак 3.35а. Сістэма змазкі: 1, 2, 7, 10, 11 - Ніты; 3 - Рэмень прывада генератара; 4 - Дэмпфер са шківам: 5 - Верхні кажух зубчастай рамяня прывада размеркавальнага вала; 6 - Зубчасты рамень прывада размеркавальнага вала; 8 - Шкіў размеркавальнага вала; 9 - Задні кажух зубчастага рамяня прывада размеркавальнага вала; 12 - Ніжні кажух зубчастага рамяня прывада размеркавальнага вала; 13 - Алейная помпа; 14 - Вечка: 15 - Шасцярні алейнай помпы: 16 - Рэдукцыйны клапан; 17 - Ушчыльняльнае кольца, 18 - Шків прывада алейнай помпы; 19 - Ахоўны кажух зубчастага рамяня прывада размеркавальнага вала; 20 - Нацяжны ролік; 21 - Шайба.

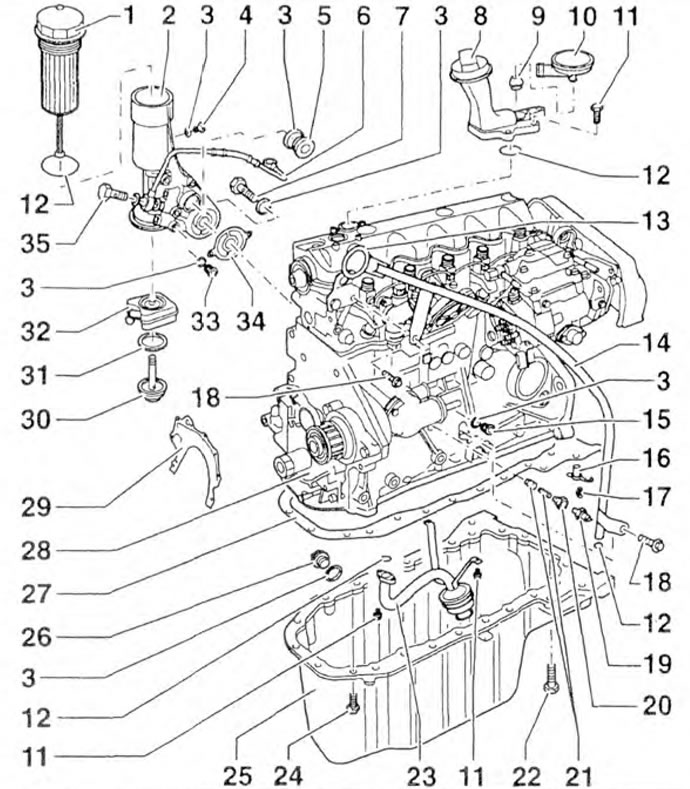

Малюнак 3.35б. Сістэма змазкі: 1 - Алейны фільтр; 2 - Корпус алейнага фільтра; 3,31- Ушчыльняльныя кольцы; 4, 5 - Коркі; 6 - Нагнятальны маслаправод; 7, 11, 17, 18, 22, 24, 35-балты: 8 - Маслазаліўная гарлавіна; 9, 29, 34 - Сальнікі: 10 - Клапан кіравання ціскам сістэмы вентыляцыі картэра; 12 - Ушчыльняльнае кольца; 13 - Паказальнік ўзроўню алею; 14 - Накіравальная труба; 15, 33 - Коркі; 16 - Алейная фарсунка; 19 - Выключальнік ціску (0.3 бар): 20 - Пераходнік; 21 - Клапан утрымлівання ціску; 23 - Вакуумная трубка: 25 - Паддон; 26 - Зліўны корак; 27 - Пракладка; 28 - Вядучая дэталь; 30 - Вечка алейнага радыятара; 32 - Алейны радыятар.
