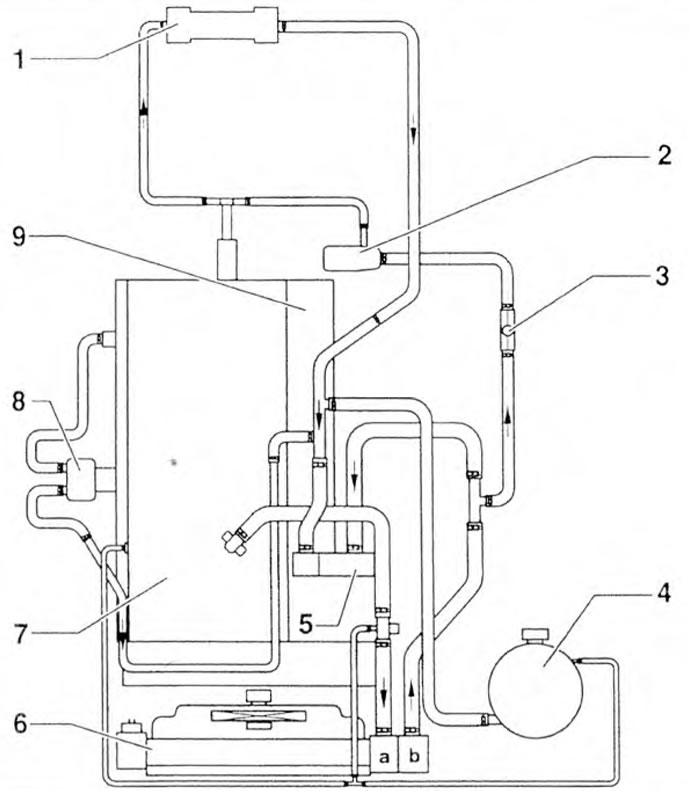

Малюнак 3.36а. Схема сістэмы астуджэння: 1 - Радыятар ацяпляльніка; 2 - Помпа для цыркуляцыі астуджальнай вадкасці падчас працы рухавіка; 3 - Вакуумны клапан; 4 - Пашыральны бачок; 5 - Помпа сістэмы астуджэння; 6 - Радыятар: 7 - Галоўка блока цыліндраў; 8 - Алейны радыятар; 9 - Блок цыліндраў.

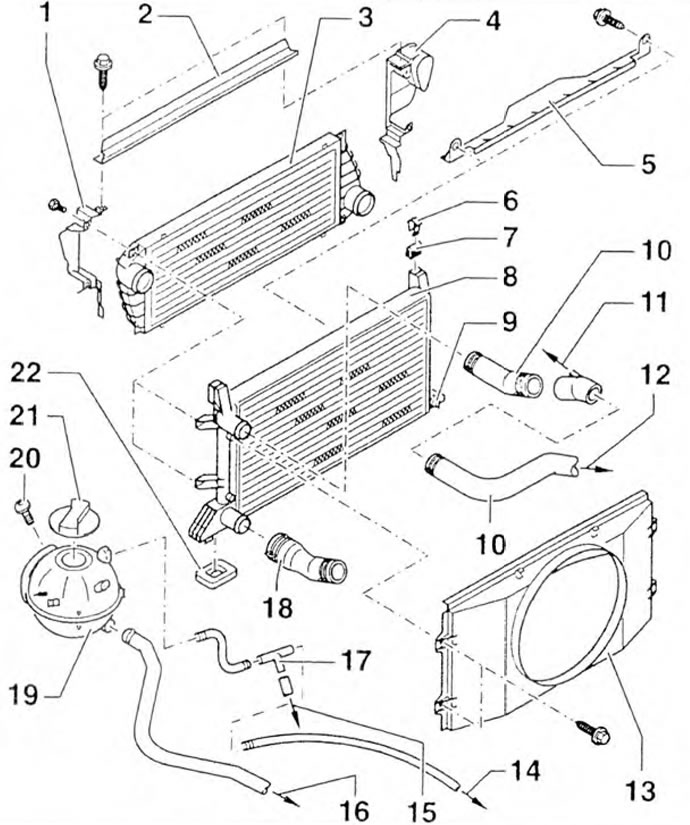

Малюнак 3.36б. Элементы і дэталі сістэмы ахладжэння: 1, 2, 5, 13 - Накіравальныя жалюзі, 3 - интеркулер (радыятар прамежкавага астуджэння паветра наддува); 4 - Паветравод; 6 - Фіксатар; 7, 22 - Гумовыя апоры; 8 - Радыятар; 9 Зліўны корак; 10 - Верхні патрубак сістэмы астуджэння; 11 - Да патрубка сістэмы астуджэння; 12 - Да перахадніку; 14 - Да галоўкі блока цыліндраў: 15 - Да верхняга патрубка сістэмы астуджэння; 16 - Да трубкі сістэмы астуджэння; 17 - Т-вобразны перахаднік; 18 - Ніжні патрубак сістэмы астуджэння; 19 - Пашыральны бачок; 20 - Болт: 21 - Вечка.
Малюнак 3.36в. Элементы і дэталі сістэмы ахладжэння: 1, 2, 5, 13 - Накіравальныя жалюзі, 3 - интеркулер (радыятар прамежкавага астуджэння паветра наддува); 4 - Паветравод; 6 - Фіксатар; 7, 22 - Гумовыя апоры; 8 - Радыятар; 9 - Зліўны корак; 10 - Верхні патрубак сістэмы астуджэння; 11 - Да патрубка сістэмы астуджэння; 12 - Да перахадніку; 14 - Да галоўкі блока цыліндраў: 15 - Да верхняга патрубка сістэмы астуджэння; 16 - Да трубкі сістэмы астуджэння; 17 - Т-вобразны перахаднік; 18 - Ніжні патрубак сістэмы астуджэння; 19 - Пашыральны бачок; 20 - Болт; 21 - Вечка.
(Арыгінал артыкула размешчаны на сайце www.VWManual.ru)
