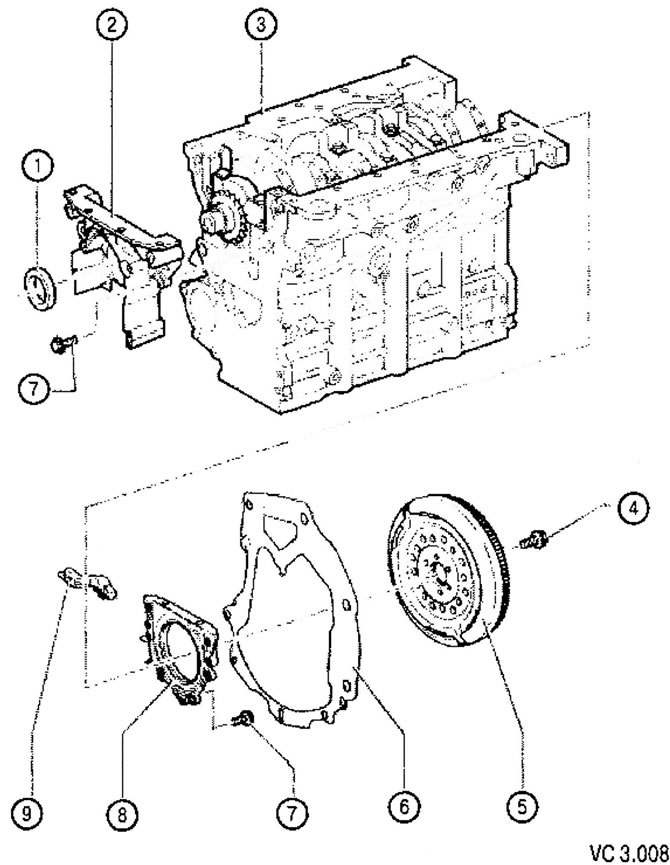

Списък на частите на уплътненията на коляновия вал с технологични бележки за ремонт към чертеж VC3.008:
1. Преден семеринг на коляновия вал:
- не смазвайте допълнително работния ръб на уплътнителния пръстен;
- преди монтаж, почистете повърхността на носа на коляновия вал от масло, като го избършете с чист парцал.
2. Преден капак на цилиндровия блок:
- монтирани на центриращи втулки;
- За да премахнете, трябва да премахнете масления съд;
- монтирайте с уплътнител.
3. Блок от цилиндри.
4. Винт на маховика: 60 Nm + 1/4 оборот (90°).
- при сглобяване да се смени с нов.
5. Маховик.
6. Междинна плоча:
- монтирани на центриращи втулки.
7. Винт за закрепване на задния капак на блока на цилиндрите: 15 Nm:
- при сглобяване да се смени с нов.
8. Задният капак на цилиндровия блок с уплътнението на коляновия вал:
- сменя се само в комплект със семеринг и назъбен венец на задвижващия ротор на датчика за скорост на коляновия вал;
- За да премахнете, трябва да премахнете масления съд.
9. Сензор за обороти на двигателя (G28).
