Елементите на газоразпределителния механизъм са показани на фиг. 6.25.

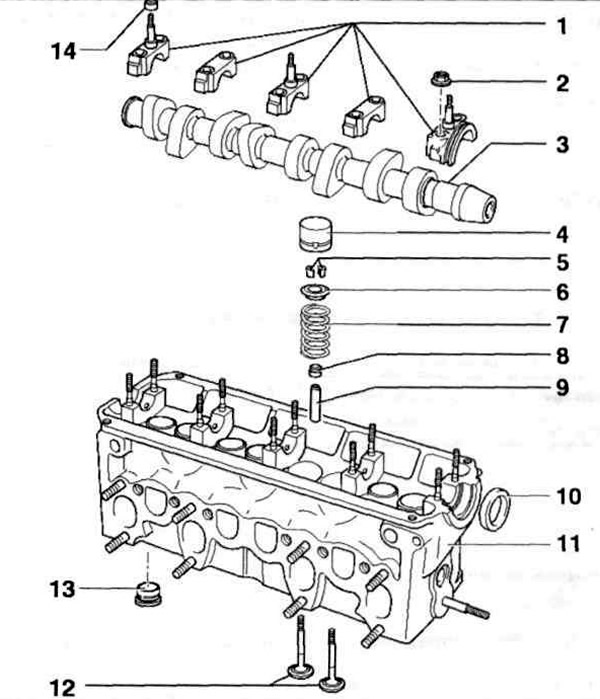

Фиг. 6.25. Елементи на газоразпределителния механизъм:
1 - Главни капачки на разпределителния вал; 2 - Гайка; 3 - Разпределителен вал; 4 - Хидравличен компенсатор; 5 - Сухари; 6 - Горна пружинна плоча; 7 - Пружина на клапана; 8 - Уплътнение на стеблото на клапана; 9 - Водеща втулка на клапана; 10 - Маслено уплътнение на разпределителния вал; 11 - Цилиндрова глава; 12 - Клапани; 13 - Вихрова камера (само на двигател 1Y); 14 - Долно конично уплътнение.
Проверка на аксиалната хлабина

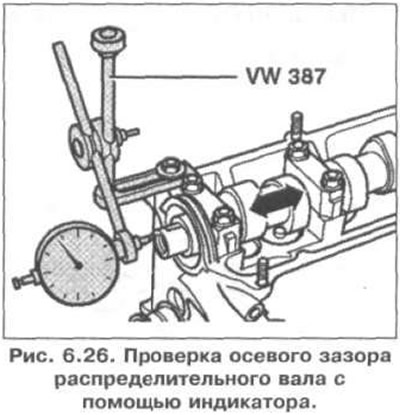

Проверката на аксиалния хлабина на разпределителния вал с помощта на индикатор е показана на фиг. 6.26.
Допустим аксиален луфт: 0,15 мм.
VW 387 - Скоба за мигачи.
Размери на клапаните

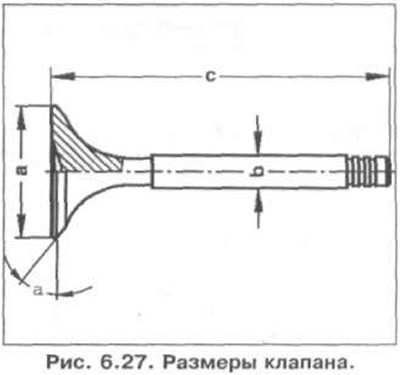

Размерите на вентила са показани на фиг. 6.27.
[Вижте оригинала на уебсайта vwmanual.ru]
Размерите на клапаните на двигателите AEY, AFN, ANV, AHU, AKW, ALE са дадени в таблица 6.4 a, а тези на двигателя 1Y са дадени в таблица 6.4 b.

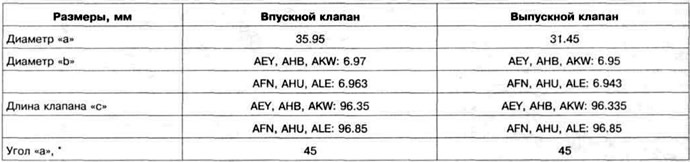

Таблица 6.4 а. Размери на клапаните на двигателя AEY, AFN, AHB, AHU, AKW, ALE

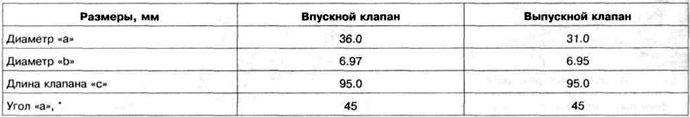

Таблица 6.4 b. 1Y размери на клапана на двигателя
Идентификация на разпределителни валове
Диаметър на основната гърбица: 38 мм.
Идентификацията на разпределителния вал е щампована между всмукателните и изпускателните гърбици.

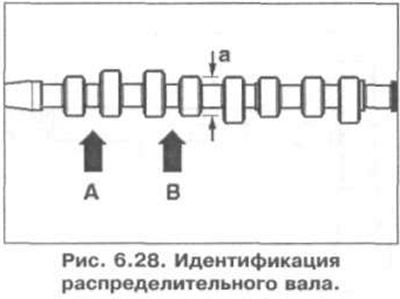

Идентификацията на разпределителния вал е показана на фиг. 6.28.

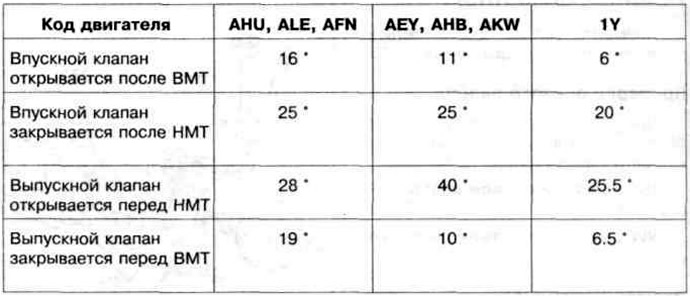

Синхронизиране на клапаните с 1 мм повдигане на клапаните
