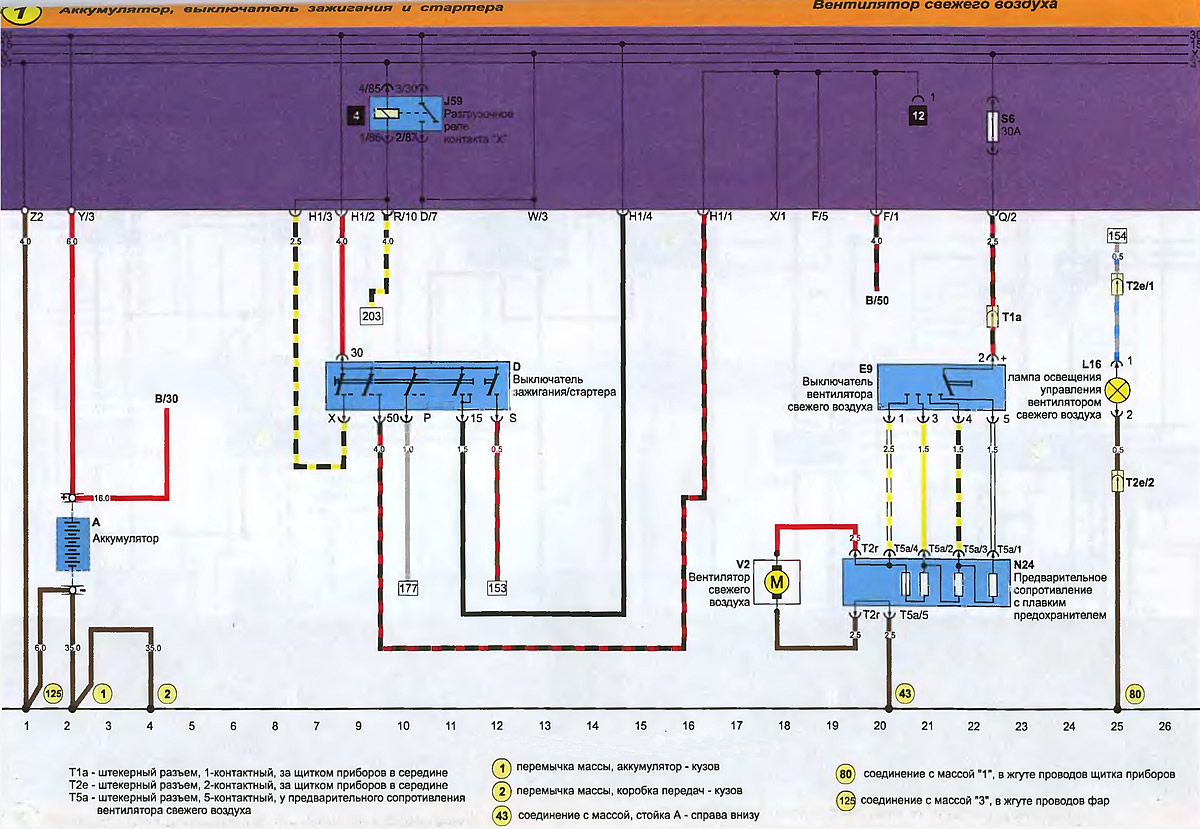

Аккумулятор, выключатель зажигания и стартер
Аккумулятор, выключатель зажигания и стартер


Т1а - штекерный разъем, 1-контактный, за щитком приборов в середине
Т2е - штекерный разъем, 2-контактный, за щитком приборов в середине
Т5а - штекерный разъем, 5-контактный, у предварительного сопротивления вентилятора свежего воздуха

(1) перемычка массы, аккумулятор - кузов
(2) перемычка массы, коробка передач - кузов
(43) соединение с массой, стойка А - справа внизу
(80) соединение с массой "1", в жгуте проводов щитка приборов
(125) соединение с массой "3", в жгуте проводов фар
