Зняття та встановлення масляного піддону

Зняття

Зніміть шумоізоляцію.

Поставте пристрій для відкачування масла під двигун і злийте моторне масло.

Примітка: Дотримуйтесь правил утилізації.

Від'єднайте штекер від датчика рівня та температури масла.

Викрутіть сполучні болти масляного піддону/коробки передач.

Відкрутіть масляний піддон.

При необхідності зніміть масляний картер, злегка вдаряючи по ньому гумовим молотком.

Видаліть залишки герметика на блоці циліндрів за допомогою плоского шабера.

Видаліть залишки герметика на масляному картері за допомогою щітки-насадки, що обертається, наприклад ручного дриля з комплектом щіток-насадок з пластмасовою щетиною.

Очистіть посадочні поверхні. На них не повинно бути олії та мастила.

Встановлення

Відріжте носик тюбика за передньою позначкою (діаметр отвору близько 3 мм).

Примітка: Дотримуйтесь терміну придатності герметика.

Примітка: Масляний піддон повинен бути встановлений протягом 5 хв після нанесення герметика силіконового.

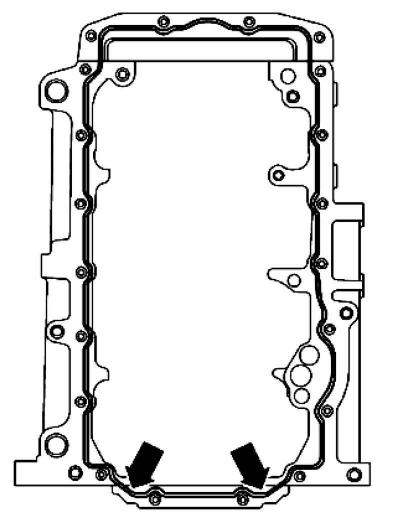

Нанесіть силіконовий герметик, як показано на малюнку, на чисту посадкову поверхню масляного піддону. Джгут герметика повинен становити 2-3 мм завтовшки.

У місцях отворів під кріпильні болти нанесіть герметик із внутрішньої сторони.

Примітка: Товщина джгута герметика не повинна перевищувати вище зазначеного значення, оскільки зайвий герметик може потрапити в масляний піддон і засмічити сітчастий фільтр маслозабірного патрубка масляного насоса.

Наносите силіконовий герметик на чисту посадкову поверхню фланця ущільнювача так, як показано на малюнку 2.327. (На малюнку зображено розташування джгута герметика на блоці циліндрів).

Відразу встановіть масляний піддон і злегка підтягніть всі з'єднувальні болти масляний піддон/коробка передач і всі болти масляного піддону. Слідкуйте за щільністю (герметичністю) посадки масляного піддону на проміжній пластині/фланцевій коробці передач.

Примітка: Під час встановлення масляного піддону при демонтованому двигуні слідкуйте за тим, щоб масляний піддон щільно (герметично) прилягав на боці маховика до блоку циліндрів.

Підтягніть болти масляного піддону хрест-на-хрест із моментом 15 Н·м.

Підтягніть болти масляного піддону/коробки передач з моментом 40 Н·м.

Примітка: Після встановлення масляного піддону дайте висохнути герметику приблизно 30 хв. Тільки після цього можна залити моторне масло.

Примітка: Подальше встановлення виконується у зворотній послідовності.
