Зняття
Зняти щиток приладів.
Зняти прилади.
Відвернути 2 гвинти кріплення датчика тиску та датчик зняти.

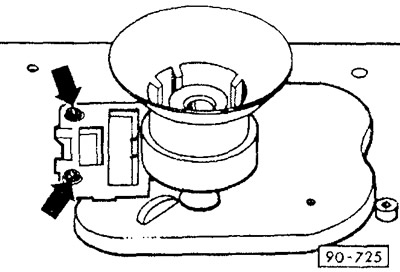

Зняти контактну пластину для датчика Холла або індуктивного датчика, для чого вивернути 2 гвинти.

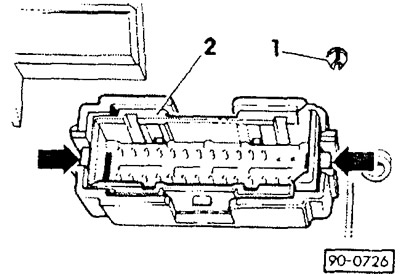

Стиснути розпірний штифт "1" кріплення клемної панелі на друкованій платі та клемну панель з друкованою платою обережно зняти.
Увага: Не зашкодити друкованій платі.
Натиснути фіксуючі виступи у напрямку стрілок і витягнути з корпусу штекерний роз'єм.
Встановлення
Штекерний роз'єм вставити та зафіксувати.
Клемну панель із друкованою платою приставити та зафіксувати.
Друковану плату без проміжків нанизати на контактну пластину і зафіксувати від зсуву.
Контактну пластину притиснути під місцем приєднання вала тахометра та привернути.
Увага: Контактна пластина притискає нанизану друковану плату до пружинного контакту датчика на звороті спідометра.
Привернути датчик тиску для MFA.
Встановити прилади.
Встановіть щиток приладів.
