Pripojenie diaľkového ovládača (VW Transporter T4)

Diaľkové ovládanie je potrebné pri operáciách, ktoré vyžadujú dodávanie paliva elektrickým palivovým čerpadlom bez spusteného motora.

Vyžadujú sa tieto časti:

• 1 tlačidlový spínač;
• 1 krokodíl (dostatočne veľký na pripojenie pólu batérie);
• 1 prenosná poistka: puzdro a 8A poistka;
• 1 vhodná plochá zástrčka, ktorá sa zmestí do poistkovej zásuvky v poistkovej skrinke na bočnej strane prístrojovej dosky;
• 1 dvojžilový drôt s prierezom 1,5 mm² a dĺžkou cca 5 m.

Pozor! Pred pripojením diaľkového ovládača skontrolujte poistku 18 v poistkovej skrinke.

Inštalácia

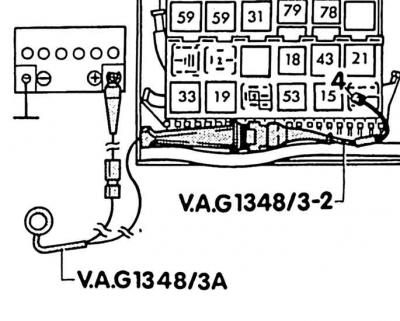

1. Odstráňte relé palivového čerpadla z dosky relé (umiestnenie relé č. 12).

Originál si môžete pozrieť na portáli (vwmanual)



2. Pripojte diaľkové ovládanie pomocou plochej zástrčky ku kontaktu 4 reléového umiestnenia č. 12.

3. Pripojte diaľkový ovládač pomocou krokosvorky ku kladnému (+) pólu batérie.
