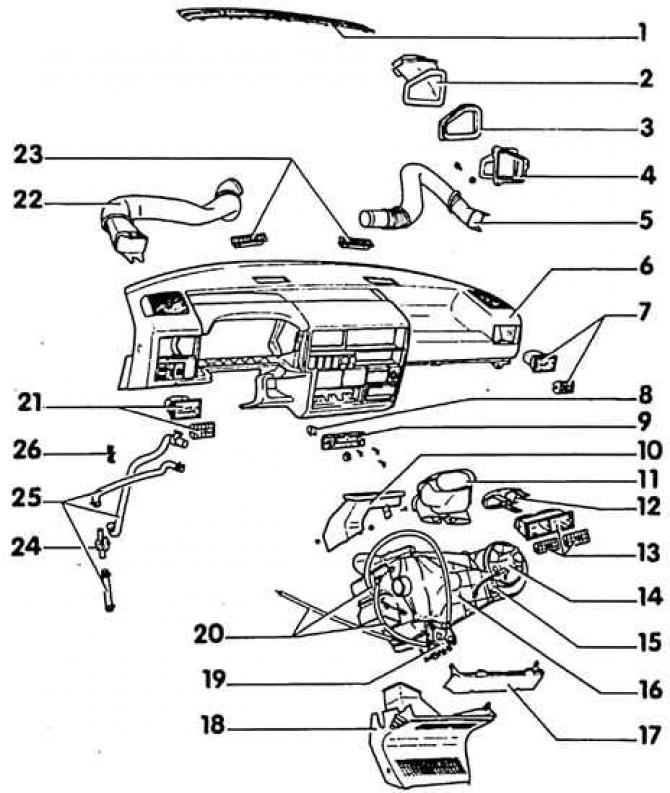

Zariadenie vykurovacieho systému
1. Mriežka kapoty; 2. Predné sacie potrubia; 3. Tesnenie; 4. Zadné sacie potrubie (na priečnej stene); 5. Pravé vzduchové potrubie; 6. Prístrojová doska; 7. Pravý vzduchový deflektor; 8. Spínač ventilátora ohrievača; 9. Ovládací panel ohrievača; 10. Medzičasť rozmrazovača; 11. Stredné vzduchové potrubie; 12. Medzikus; 13. Stredný vzduchový deflektor; 14. Motor ohrievača; 15. Predbežný odpor motora ohrievača; 16. Ohrievač; 17. Štít; 18. Konzola vzduchového deflektora pri nohách vodiča; 19. Regulátor vykurovania; 20. Vykurovacie káble; 21. Ľavý vzduchový deflektor; 22. Ľavé vzduchové potrubie; 23. Odmrazovací deflektor; 24. Regulačný ventil; 25. Hadice chladiacej kvapaliny; 26. Spona potrubia
Čerstvý vzduch na vykurovanie vstupuje do priestoru pre cestujúcich cez sacie potrubie a ohrievač. Vzduch zároveň obmýva teleso ventilátora ohrievača a cez rôzne klapky sa rozvádza k jednotlivým vzduchovým deflektorom. Ak je kúrenie nastavené na "Upozorniť" - teplo, tak sa vzduch ohrieva v radiátore. Výmenník tepla je umiestnený v ohrievači a je ohrievaný horúcou chladiacou kvapalinou. Prechádzajúci vzduch sa ohrieva na horúcich lamelách (doskách) výmenníka tepla a následne vstupuje do priestoru pre cestujúcich.
Kúrenie (teplota v kabíne) je regulovaný ventilom, ktorý riadi množstvo horúcej chladiacej kvapaliny prechádzajúcej cez výmenník tepla. Vzduchové klapky a ventil kúrenia sú ovládané pákami cez flexibilné káble.
Na zvýšenie vykurovania sa používa štvorstupňový motor vykurovacieho ventilátora. Aby sa ventilátor ohrievača otáčal rôznymi rýchlosťami, sú pripojené odpory. Rezistory sú umiestnené na spojovacej doske. V prípade poruchy sa spojovacia doska úplne vymení.
V závislosti od modelu môže byť v zadnej časti kabíny druhý výmenník tepla (alebo v kufri).
Špeciálne vybavenie
Na vykurovanie pri vypnutom motore a na prikurovanie sa ponúka vodný aj cirkulačný ohrev vzduchu. V prípade záujmu si môžete objednať klimatizáciu. Oprava týchto systémov si vyžaduje profesionálne zručnosti a výrobné vybavenie, takže ak sa vyskytnú nejaké poruchy, mali by ste sa obrátiť na servis.
