Prístrojová súprava, vizuálne a akustické monitorovanie tlaku oleja (VW Transporter T3)

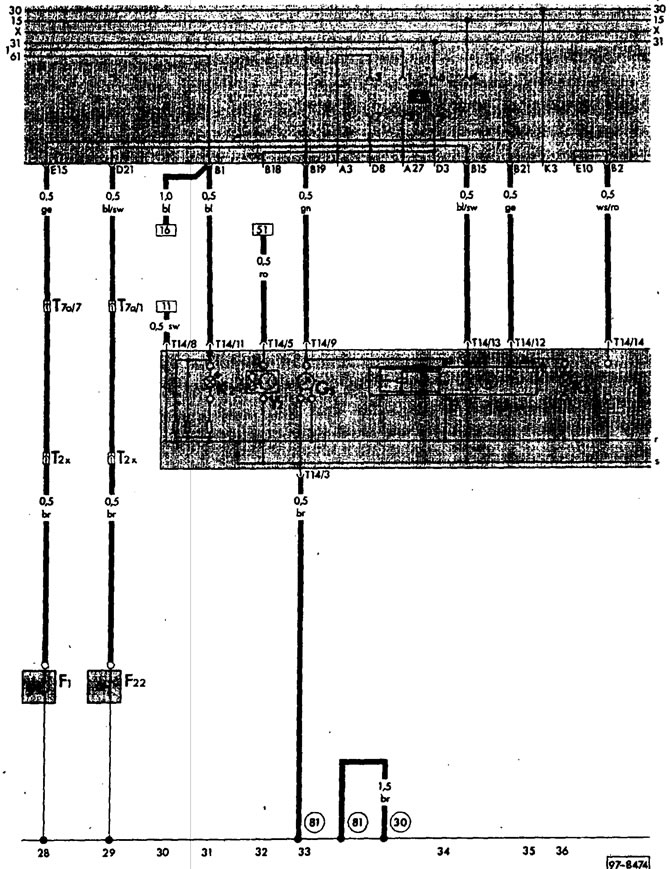

Prístrojová súprava, vizuálne a akustické monitorovanie tlaku oleja

#img2#

F1 - Tlakový spínač oleja (1,8 bar)
F2 - Tlakový spínač oleja (0,3 bar)
G5 - Tachometer
3114 - Riadiaca jednotka tlaku oleja
K2 - Kontrolka generátora
K3 - Kontrola tlaku oleja
T2x - Konektor, 2 kontakty, motorový priestor v strede
T7a - Konektor, 7 kontaktov, v rozvodnej skrini - motorový priestor
T14 - Konektor, 14 kontaktov, prístrojová súprava
Y2 - Digitálne hodiny
(30) - Zemný bod vedľa dosky relé
(81) - Uzemnenie (30) v káblovom zväzku prístrojovej dosky
