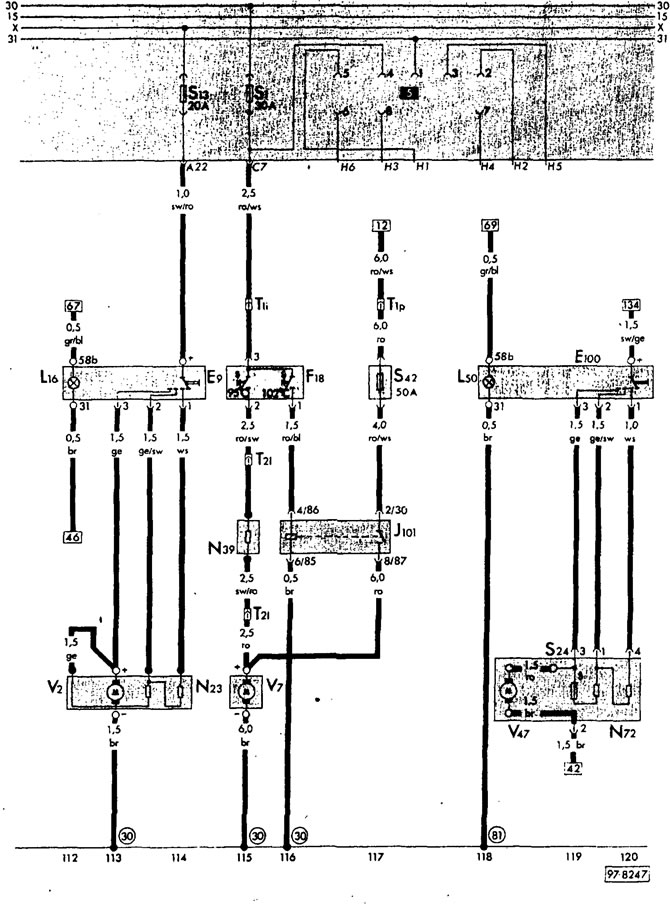

Ventilátor čerstvého vzduchu, ventilátor chladiča (450 alebo 500 wattov), teplovzdušný ventilátor
E9 - spínač ventilátora prívodu vzduchu
E100 - spínač teplovzdušného ventilátora
F18 — termostat ventilátora chladiča
3101 - Relé ventilátora chladiča 2. stupňa, za ovládacím panelom vľavo
L16 — svetlo na nastavenie ventilátora privádzaného vzduchu
L50 — podsvietenie spínača teplovzdušného ventilátora
N₂3 — odpor predradníka ventilátora privádzaného vzduchu
N39 - Predradný odpor ventilátora chladiča
N72 - predradný odpor teplovzdušného ventilátora
S24 - Poistka proti prehriatiu
S42 — pásková poistka pre ventilátor chladiča, na relé J101 za ovládacím panelom vľavo
T1i - konektor, 1 kontakt, za ovládacím panelom vľavo
T1p - konektor, 1 kontakt, za ovládacím panelom vľavo
T2l - konektor, 2 kontakty, za ovládacím panelom vľavo
V2 — ventilátor prívodu vzduchu
V7 - ventilátor chladiča (450 alebo 500 W)
V47 - teplovzdušný ventilátor
30 - zem, vedľa dosky relé
81 - zem, vo zväzku ovládacieho panela
