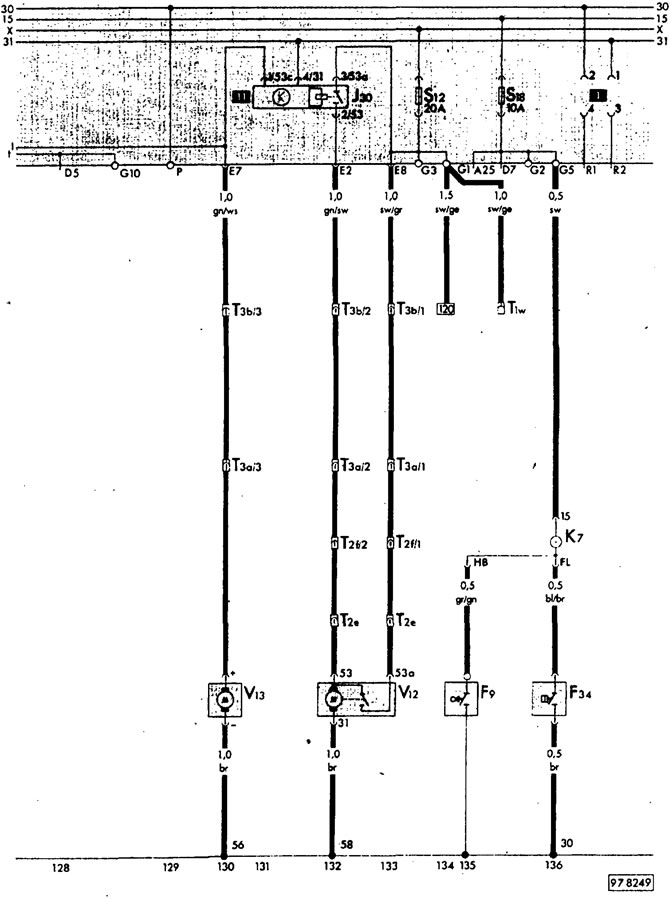

Stierač a ostrekovač zadného okna (V.A.G 1466), kontrola ručnej brzdy a brzdovej kvapaliny
F9 — spínač ovládania ručnej brzdy
F34 - výstražný kontakt hladiny brzdovej kvapaliny
J30 — relé stierača a ostrekovača zadného okna
K7 — kontrolka dvojokruhového brzdového systému ručnej brzdy
T1w - konektor, 1 kontakt, za doskou relé
T2e - konektor, 2 kontakty, v zadnom poklope pri motorčeku stierača čelného skla
T2f — konektor, 2 kontakty, za obložením stĺpika vpravo hore
T3a - konektor, 3 kontakty, za ovládacím panelom vpravo
T3b - konektor, 3 kontakty, za ovládacím panelom vľavo
VI2 - Motorček stierača zadného okna
VI3 — Čerpadlo ostrekovača zadného okna
30 - zem, vedľa dosky relé
56 - zem, vedľa vodnej nádrže, vzadu vpravo
94 - zem, motorček stierača zadného okna
