Smerové svetlo s blikajúcim svetlom a signálnym svetlom (VW Transporter T3)

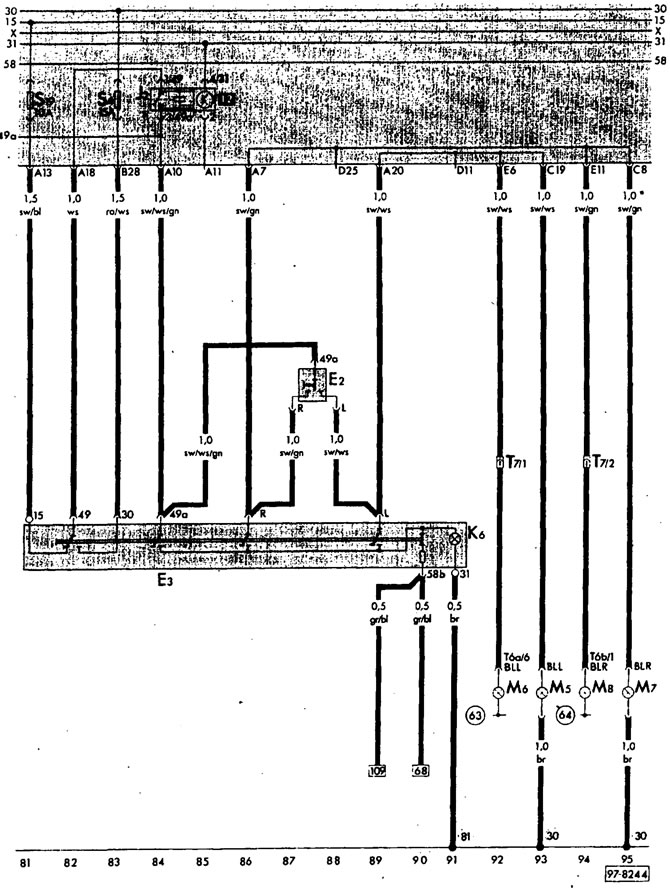

Smerové svetlo s blikajúcim svetlom a signálnym svetlom

E2 - Blikajúci spínač signálneho svetla
E3 - vypínač núdzového signálneho osvetlenia
J2 — relé núdzového signálneho osvetlenia
K6 - kontrolka pre signálne osvetlenie
M5 - Predné ľavé smerové svetlo
M6 - zadné ľavé smerové svetlo
M7 - predné pravé smerové svetlo
M8 - zadné pravé smerové svetlo.
T7/ — konektor, 7 kontaktov, v rozvodnej doske motorového priestoru
30 - zem, vedľa dosky relé
63 — zem, držiak ľavého zadného svetla
64 — zem, držiak pravého zadného svetla
81 - zem, vo zväzku ovládacieho panela
