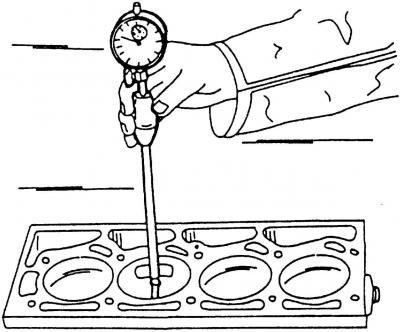

Kresba 447. Meranie priemeru vŕtania valca. Vložte vŕtací merač vertikálne do vývrtu valca a postupne ho spúšťajte pozdĺž vývrtu valca v kolmej polohe voči stenám
Na meranie vŕtania valcov je potrebný dieromer (kresba 447). Chceli by sme vás upozorniť, že používanie takéhoto zariadenia nie je jednoduché, pretože ak nakloníte meracie hroty, dostanete nesprávne výsledky merania. Ak nemáte vrtomer alebo neviete, ako ho používať, nebudete môcť vykonávať nasledujúce práce. V takom prípade je lepšie kontaktovať servis.
Meranie vŕtania valca by sa malo vykonávať v pozdĺžnom a priečnom smere. Pomocou merača diery odmerajte priemer valca 10 mm od horného okraja vŕtania valca a potom 10 mm od spodného okraja vŕtania valca. Vykonajte ďalšie meranie v strede otvoru valca. Celkovo bude šesť výsledkov meraní. Zaznamenajte všetky získané hodnoty a porovnajte ich s údajmi uvedenými v nastavovacej a kontrolnej tabuľke. Nezabúdajte, že mierka vŕtania musí byť umiestnená pod správnym uhlom vo vývrte valca, pretože aj najmenšia nesúososť bude mať za následok nesprávne výsledky merania. Ak je dieromer vložený tak, ako je znázornené na kresba 447, potom sa môže počas meraní nakloniť doprava alebo doľava. Šípka prístroja sa bude neustále vracať k priemernej hodnote, o ktorej hovoríme pri meraní priemeru otvoru valca.

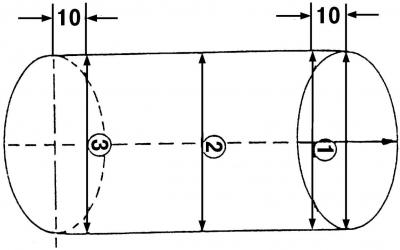

Kresba 448. Schéma vývrtov meracích valcov. Vykonajte merania v každom otvore valca v smeroch A (priečny smer merania) a B (pozdĺžny smer merania). Merania by sa mali vykonávať na troch miestach, a to v hĺbkach 1, 2 a 3
Zaznamenajte všetkých 6 výsledkov pre každý valec. Ak nakreslíte schému podobnú kresba 448, potom je lepšie do nej pre väčšiu prehľadnosť zadávať výsledky merania. Priemer valca sa nesmie líšiť o viac ako 0,08 mm od menovitej veľkosti.

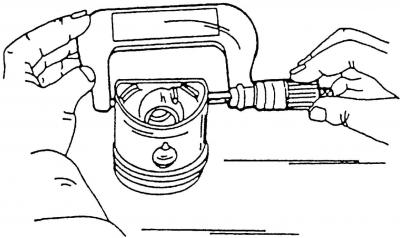

Kresba 449. Meranie priemeru piesta
Na meranie vôle piesta zmerajte priemer piesta (kresba 449) a zaznamenajte získané hodnoty všetkých priemerov piesta. Na určenie vôle je potrebné vypočítať rozdiel medzi priemerom otvorov valca a priemerom piestov.
Motor môže byť vybavený piestami dvoch väčších (opravných) veľkostí, čo si vyžaduje vyvŕtanie bloku valcov.
