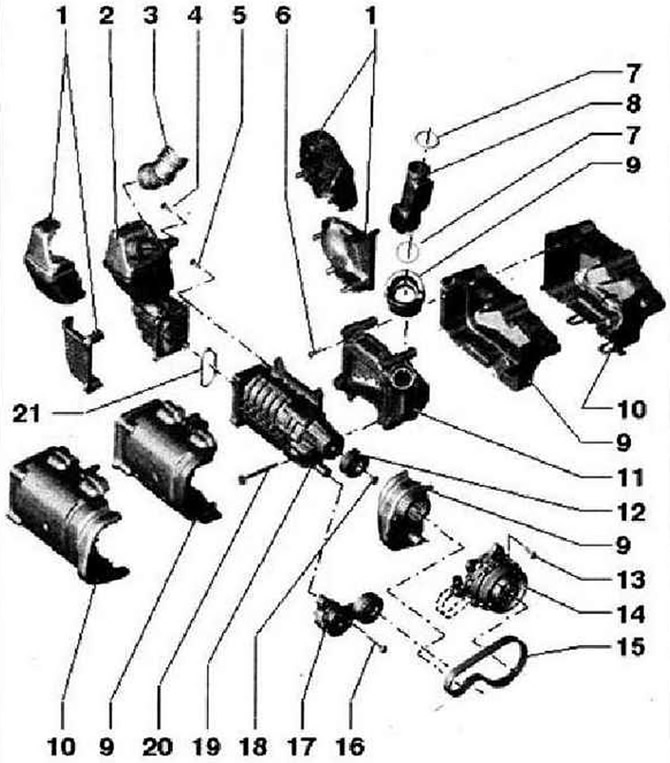

- 1 - Obudowa z ekranem dźwiękochłonnym do izolacji akustycznej
- 2 - Wyciszenie powietrza dolotowego
- 3 - Wąż dolotu powietrza, zabezpieczyć zaciskami sprężynowymi
- 4 - 7 Nm, wkręt samogwintujący. Dokręcaj śrubę mocującą za pomocą śrubokręta tylko wtedy, gdy prędkość obrotowa śrubokręta nie przekracza 500 obr./min, a moment dokręcania nie jest większy niż 7 Nm
- 5 - 7 Nm
- 6 - 7 Nm, wkręt samogwintujący. Dokręcaj śrubę mocującą za pomocą śrubokręta tylko wtedy, gdy liczba obrotów śrubokręta nie przekracza 500 obr./min, a moment dokręcania nie jest większy niż 7 Nm
- 7 - Pierścień uszczelniający, wymienić
- 8 - Rura ciśnieniowa
- 9 - Izolacja akustyczna
- 10 - Obudowa ekranu dźwiękochłonnego
- 11 - Izolacja akustyczna powietrza doładowującego z pierścieniem uszczelniającym, wymienić pierścień uszczelniający pomiędzy sprężarką a izolacją akustyczną
- 12 - Koło pasowe sprężarki
- 13 - 8 Nm
- 14 - Pompa układu chłodzenia ze sprzęgłem elektromagnetycznym sprężarki "N421"
- 15 - Pasek wielorowkowy sprężarki. Podczas montażu paska wielorowkowego należy zwrócić uwagę na kierunek ruchu i prawidłowe dopasowanie do kół pasowych i napinacza
- 16 - 23 Nm
- 17 - Napinacz paska wielorowkowego sprężarki, poluzować kluczem, zabezpieczyć kołkiem blokującym -T10060 A-
- 18 - 40 Nm i obrócić o kolejne 90°. Aby poluzować i dokręcić śrubę mocującą, przytrzymaj wał sprężarki kluczem, wymień
- 19 - Kompresor
- 20 - 25 Nm
