Снятие
Снимите шумоизоляцию.
Снимите направляющую всасываемого воздуха с воздушного фильтра.
Приведите рамку радиатора в сервисное положение.

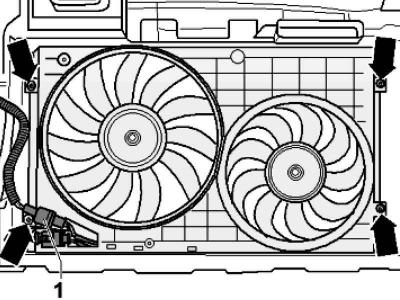

Рис. 2.199. Крепежные болты кронштейна вентилятора
Отсоедините штекерное соединение 1 и выкрутите болты крепления кронштейна вентиляторов (рис. 2.199).
Извлеките кронштейн вентиляторов вместе с вентиляторами вверх.
Отсоедините штекерное соединение 2 и отложите кабели.
Разблокируйте штекер 1 из кронштейна вентиляторов и отложите кабели.
Выкрутите крепежные гайки и снимите вентиляторы.
Установка
Установка осуществляется в обратной последовательности, с учетом следующего.
Моменты затяжки
Вентилятор системы охлаждения к кронштейну вентиляторов: 10 Н·м.
Кронштейн вентиляторов к радиатору: 5 Н·м.
