Примечание: Для снятия/ установки подсветки снимать боковое зеркало необязательно.
Примечание: Снятие и установка лампы указателя поворота в правом и левом боковых зеркалах выполняется одинаково, поэтому описание приводится только для одной стороны.
Снятие
Выключите зажигание и все электрические потребители и перевести ключ в положение 0 (предварительный упор).
Примечание: Положите ключ зажигания пульта ДУ во время снятия и установки в салон автомобиля во избежание блокировки дверей и самостоятельной активации функций «Coming Home/ Leaving Home (Прибытие домой/ Отбытие из дома)».
Рис. 7.82. Откидывание бокового зеркала
Откиньте боковое зеркало 1 в направлении стрелки вперед (рис. 7.82).

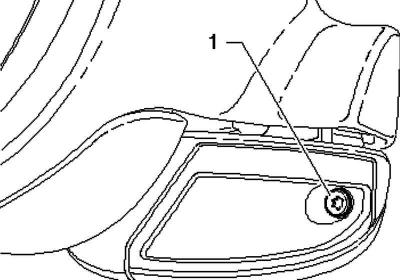

Рис. 7.83. Крепежный болт
Выкрутите крепежный болт 1 (рис. 7.83).

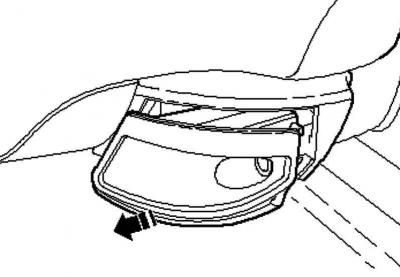

Рис. 7.84. Извлечение подсветки
Разблокируйте и извлеките подсветку из бокового зеркала в направлении стрелки, учитывая длину подсоединенных кабелей (рис. 7.84).

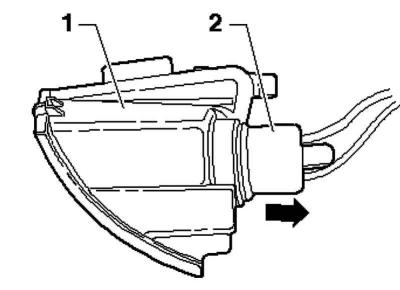

Рис. 7.85. Извлечение патрона из корпуса подсветки
Извлеките патрон 2 в направлении стрелки из корпуса 1 подсветки (рис. 7.85).
Замена лампы

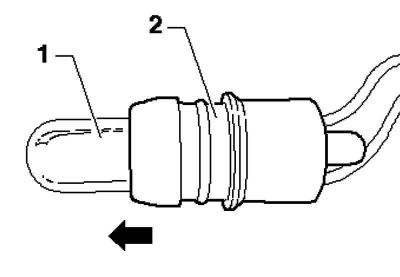

Рис. 7.86. Извлечение лампы
Извлеките лампу 1 в направлении стрелки из патрона 2 (рис. 7.86).
Цокольная лампа 12 В, 6 Вт
Установка
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Примечание: После установки провести проверку функционирования боковых зеркал.
