Топливная магистраль и топливные форсунки (VW Passat B5)

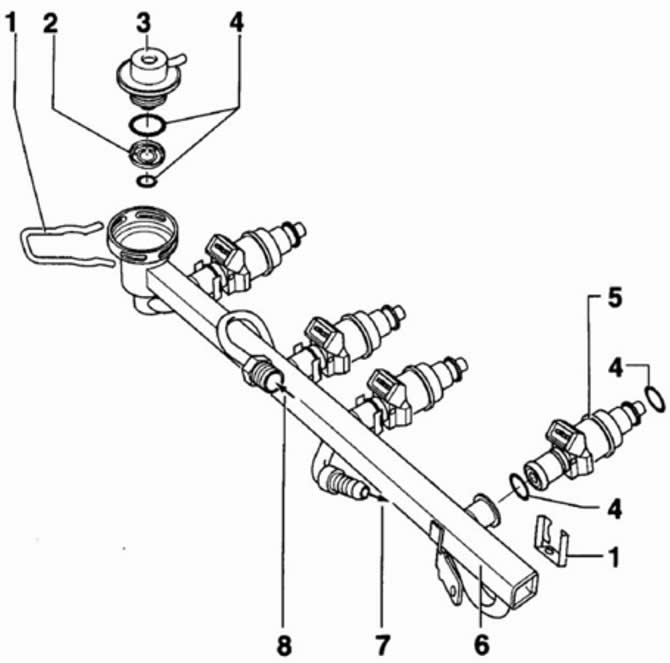

Топливная магистраль и топливные форсунки четырехцилиндровых бензиновых двигателей

• 1 - фиксирующая скоба. При установке проверьте правильность расположения фиксирующей скобы;
• 2 - фильтр;
• 3 - регулятор давления топлива;
• 4 - уплотнительные кольца. При наличии повреждений необходимо использовать новые уплотнительные кольца;
• 5 - топливная форсунка;
• 6 - топливная магистраль;
• 7 - подсоединение трубопровода возврата топлива;
• 8 - подсоединение трубопровода подачи топлива

Снятие

1. Снимите верхний кожух двигателя.

2. Отсоедините вакуумный шланг от регулятора давления топлива.

3. Топливная система находится под давлением, поэтому перед рассоединением топливной системы снимите давление в топливной системе.

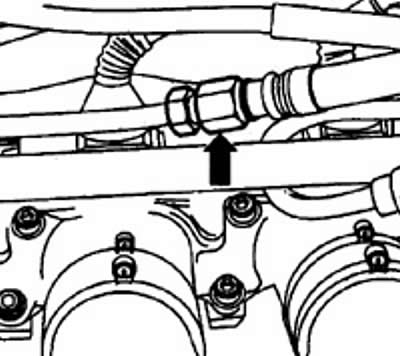

4. Установите домкрат под точкой поддомкрачивания автомобиля. Отвинтите соединительную гайку и отсоедините подающий топливный шланг от топливной магистрали.



5. Отсоедините электрические разъемы от топливных форсунок.

Двигатели 1,8-I

1. Отсоедините электричес кий разъем датчика Холла, расположен ный на головке блока цилиндров.

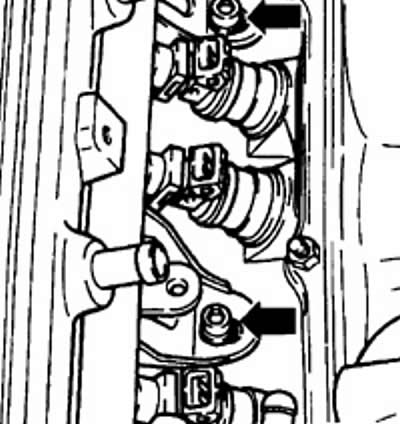

2. Отвинтите болты, крепящие топливную магистраль, и извлеките топливную магистраль вместе с топливными форсунками из впускного коллектора.

3. Извлеките фиксирующие скобы, крепящие распределитель топлива и топливные форсунки к топливной магистрали. Потянув, извлеките топливные форсунки из топливной магистрали.

Предупреждение: При установке необходимо установить топливные форсунки на свои места.

Установка

1. Перед установкой проверьте состояние уплотнительных колец топливных форсунок и, при необходимости, замените их.

2. Смажьте тонким слоем моторного масла уплотнительные кольца.

3. Вставьте топливные форсунки до упора в топливную магистраль и закрепите их фиксирующими скобами.

4. Установите топливную магистраль вместе с топливными форсунками на впускной коллектор и вдавите до упора.

5. Привинтите топливную магистраль болтами, затянув их моментом 10 Нм.

6. Подсоедините электрические разъемы к топливным форсункам.

7. Привинтите к топливной магистрали трубопровод подачи топлива.


[Оригинал текста можно найти на портале: www.vwmanual.ru]

8. Подсоедините вакуумный шланг к регулятору давления топлива.

Двигатели 1,8-I

1. Подсоедините электрический разъем датчика Холла.

2. Установите верхний кожух двигателя.
