Оглавление: Cнятие ↓ Установка ↓

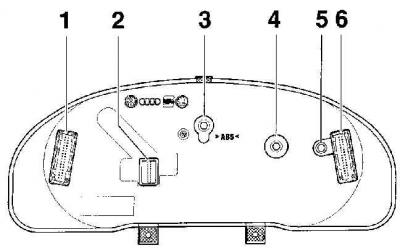

Расположение электрических разъемов на задней части комбинации приборов
- 1 - 34-контактный электрический разъем зеленого цвета,
- 2 - 20-контактный электрический разъем красного цвета (устанавливается только на 3-м варианте исполнения),
- 3 - контрольная лампа дальнего света 1,12 Вт,
- 4 - контрольная лампа выхлопных газов 1,12 Вт,
- 5 - контрольная лампа работы поворотов прицепа 1,12 Вт,
- 6 - 32-контактный электрический разъем синего цвета

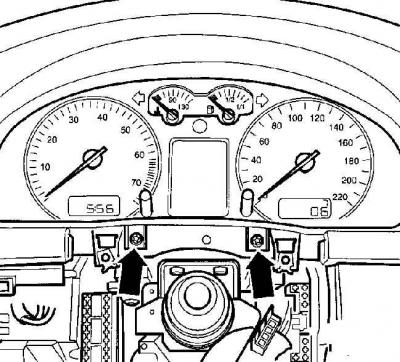

Расположение винтов крепления комбинации приборов
Cнятие

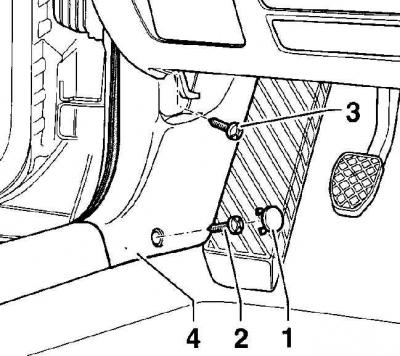

Снятие нижней боковой отделки со стороны водителя
- 1 - заглушка,
- 2 - винт,
- 3 - винт,
- 4 - боковая отделка
Снятие нижней панели отделки панели приборов со стороны водителя
[Оригинальный материал доступен на портале: www.VWManual.ru]

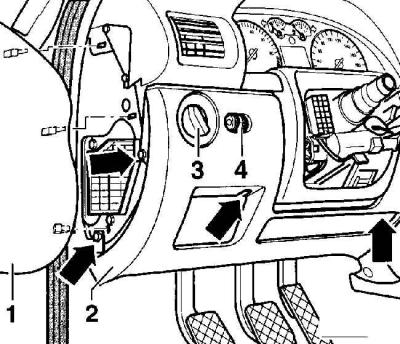

- 1 - боковая крышка,
- 2 - нижняя панель отделки,
- 3 - переключатель света,
- 4 - корректор света фар
Стрелками отмечено расположение винтов крепления нижней панели отделки.

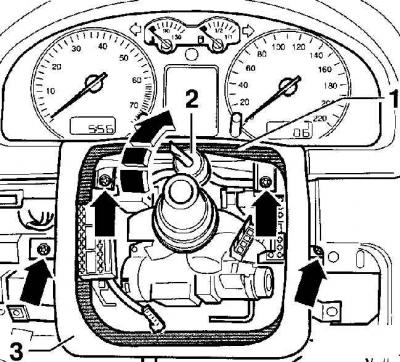

Снятие декоративной облицовки под комбинацией приборов
- 1 - внутренняя сторона облицовки,
- 2 - зажим,
- 3 - декоративная облицовка
Предупреждение: В комбинации приборов можно производить только замену контрольных лампочек накаливания. При выходе из строя одного из указателей или при наличии любого другого дефекта комбинацию приборов необходимо заменить в сборе.
1. Снимите переключатели рулевой колонки.
2. Снимите нижнюю боковую отделку со стороны водителя, для чего снимите заглушки, закрывающие винты крепления, и вывинтите винты, см. рис. Снятие нижней боковой отделки со стороны водителя. Переместите вперед и снимите нижнюю боковую отделку со стороны водителя.
3. Снимите нижнюю отделку панели приборов со стороны водителя. Снимите боковую декоративную накладку с левого торца панели приборов.
4. Отвинтите винты (стрелки), крепящие нижнюю панель отделки панели приборов со стороны водителя, см. рис. Снятие нижней панели отделки панели приборов со стороны водителя.
5. Отсоедините электрические разъемы от переключателя света фар и корректора света фар.
6. Приподнимите с внутренней стороны декоративную облицовку (1) и, используя жесткий зажим (2), зафиксируйте ее в этом положении, см. рис. Снятие декоративной облицовки под комбинацией приборов.
7. Отвинтите 4 винта и снимите декоративную облицовку, см. рис. Снятие декоративной облицовки под комбинацией приборов.
8. В нижней части комбинации приборов отвинтите два винта и снимите комбинацию приборов, см. рис. Расположение винтов крепления комбинации приборов.
9. Отсоедините от задней части комбинации приборов электрические разъемы, см. рис. Расположение электрических разъемов на задней части комбинации приборов.
10. При необходимости замените лампы накаливания.
Установка
1. Установка производится в последовательности, обратной снятию.
2. Если устанавливается новая комбинация приборов откорректируйте показания Service-индикатора и счетчика километров.
