Двигатель стеклоочистителя заднего стекла (VW Passat B5)

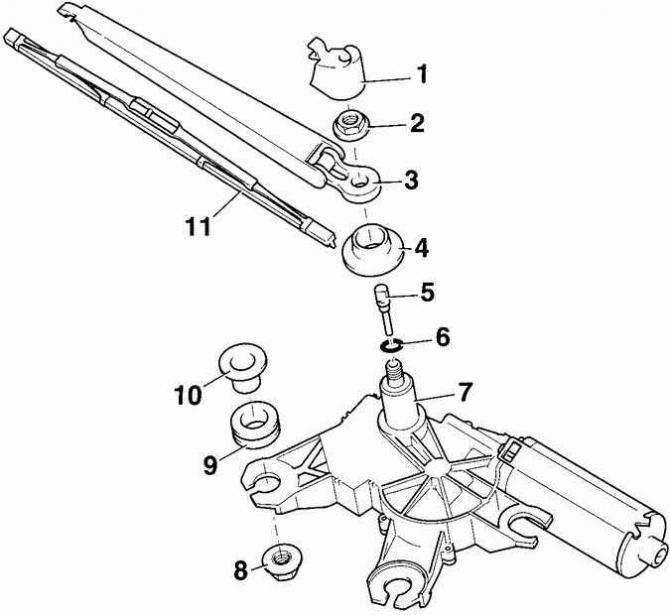

Стеклоочиститель заднего стекла

• 1 - откидной кожух,
• 2 - гайка, 15 Нм,
• 3 - рычаг стеклоочистителя,
• 4 - уплотнительная втулка,
• 5 - сопла омывателя,
• 6 - уплотнительное кольцо,
• 7 - двигатель стеклоочистителя,
• 8 - гайка, 8 Нм,
• 9 - демпфирующее кольцо,
• 10 - распорная втулка,
• 11 - щетка стеклоочистителя

(Оригинал можно просмотреть на портале: VWManual)

Снятие

1. Снимите рычаг стеклоочистителя заднего стекла.

2. Снимите внутреннюю обивку задней двери.

3. Отсоедините от двигателя стеклоочистителя электрический разъем и шланг подачи жидкости к омывателю.

4. Отвинтите гайки крепления двигателя стеклоочистителя и снимите его.

5. Снимите с двигателя стеклоочистителя распорные втулки и демпфирующие кольца и проверьте их состояние.

Установка

1. Установите уплотнительную втулку в отверстие заднего стекла. Соблюдая осторожность, установите двигатель стеклоочистителя на место и закрепите его гайками.

2. Дальнейшая установка производится в последовательности, обратной снятию.

3. Затяните гайку крепления рычага стеклоочистителя моментом 15 Нм.
