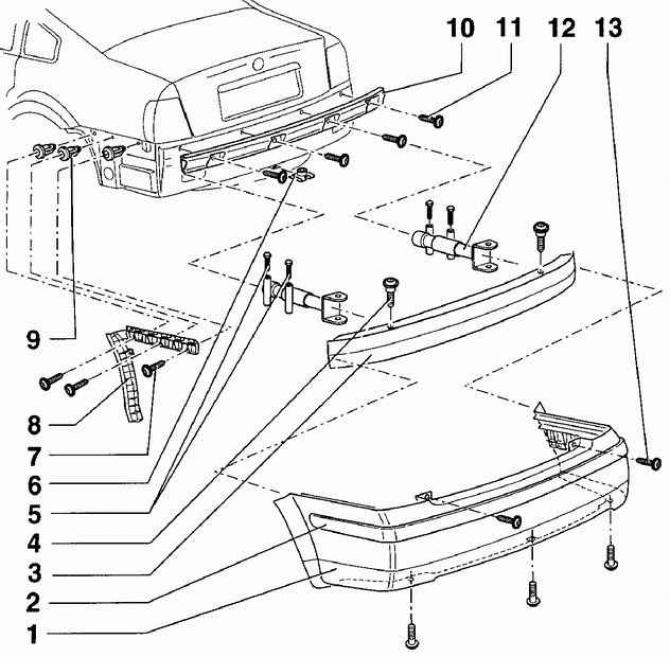

Задний бампер моделей Седан
- 1 - бампер,
- 2 - амортизирующая накладка,
- 3 - кронштейн бампера,
- 4 - винты 2 шт., 15 Нм,
- 5 - болты 4 шт., 30 Нм + довернуть на угол 180°,
- 6 - гайка,
- 7 - винты 6 шт., 2 Нм,
- 8 - направляющий кронштейн,
- 9 - гайки 6 шт.,
- 10 - основание,
- 11 - винты 4 шт., 1,2 Нм,
- 12 - крепежный элемент бампера,
- 13 - болты 5 шт., 6 Нм
Предупреждение: Амортизирующая накладка 2 крепится к бамперу.
Предупреждение: Снятие заднего бампера необходимо производить, перемещая его назад параллельно направляющему кронштейну 8.

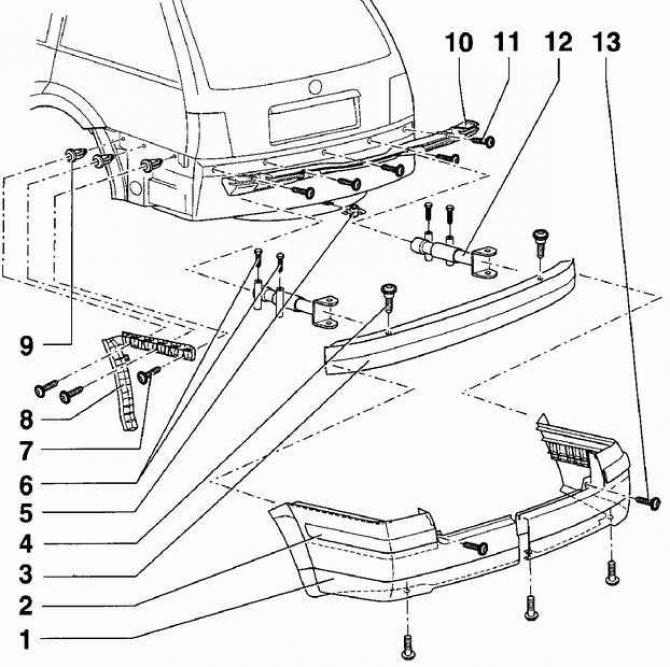

Задний бампер моделей Универсал
- 1 - задний бампер,
- 2 - амортизирующая накладка,
- 3 - кронштейн бампера,
- 4 - болты 2 шт., 15 Нм,
- 5 - гайка,
- 6 - болты 4 шт., 30 Нм + довернуть на угол 180°,
- 7 - винты 6 шт., 2 Нм,
- 8 - направляющий кронштейн,
- 9 - гайки 6 шт.,
- 10 - основание,
- 11 - винты 4 шт., 1,2 Нм,
- 12 - крепежный элемент бампера,
- 13 - винты 5 шт., 6 Нм
Предупреждение: Амортизирующая накладка 2 крепится к бамперу.
Предупреждение: Снятие заднего бампера необходимо производить, перемещая его назад параллельно направляющему кронштейну 8.
Предупреждение: При установке болтов 6 необходимо использовать новые болты.
В данном подразделе изложен порядок выполнения работ на моделях Седан.
Порядок выполнения
1. Отвинтите винты крепления боковой части бампера
2. Вывинтите винты крепления задней и нижней части бампера (13), см. рис. Задний бампер моделей Седан.
3. Потянув назад, снимите бампер с направляющих кронштейнов.
