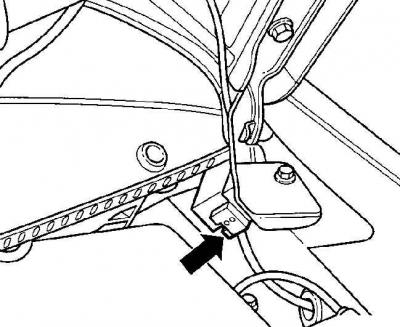

Расположение зажима крепления левой стороны решетки воздухозаборника

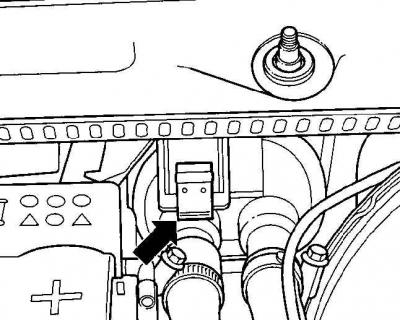

Расположение зажима крепления центральной части решетки воздухозаборника

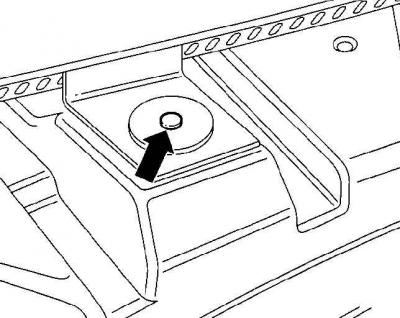

Расположение винта крепления правой стороны решетки воздухозаборника
Решетку воздухозаборника, установленную перед ветровым стеклом, необходимо снимать при снятии привода стеклоочистителей.
Снятие
1. Снимите рычаги стеклоочистителей.
2. Откройте капот и, перемещая вперед, снимите левый зажим крепления решетки воздухозаборника, см. рис. Расположение зажима крепления левой стороны решетки воздухозаборника.
3. Перемещая вперед, снимите зажим, крепящий центральную часть решетки воздухозаборника, см. рис. Расположение зажима крепления центральной части решетки воздухозаборника.
4. С правой стороны решетки отвинтите винт и, осторожно перемещая вверх, снимите решетку воздухозаборника, см. рис. Расположение винта крепления правой стороны решетки воздухозаборника.
Установка
1. Соблюдая осторожность, установите решетку воздухозаборника на место.
2. Ввинтите винт, крепящий правую сторону решетки воздухозаборника. Закрепите центральную и левую часть решетки воздухозаборника плоскими зажимами.
3. Установите рычаги стеклоочистителей.
