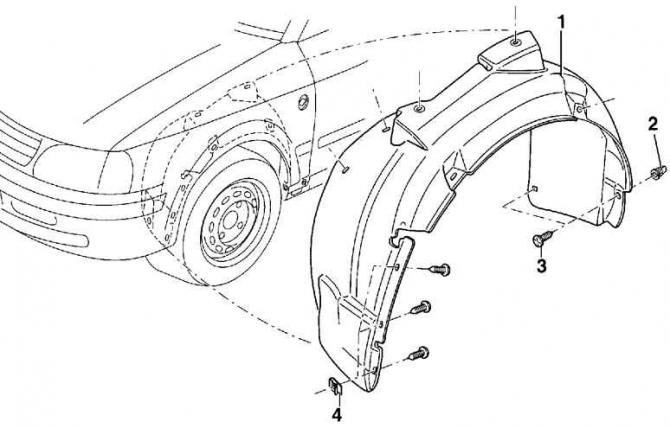

Расположение элементов крепления облицовки ниши переднего крыла

- 1 - облицовка ниши переднего крыла,
- 2 - пластиковая гайка,
- 3 - винты с крестообразными шлицами 9 шт.,
- 4 - гайка

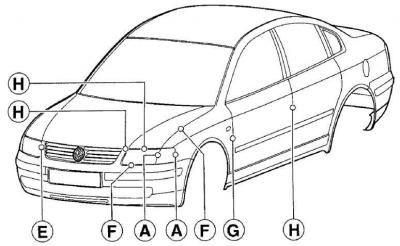

Величины зазоров между деталями передней части кузова на моделях Седан

- А - 1,0 мм,
- В - 2,5 мм,
- F - 3,0 мм,
- G - 3,5 мм,
- H - 4,0 мм

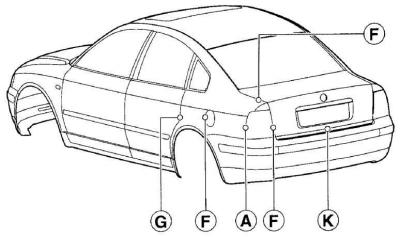

Величины зазоров между деталями задней части кузова на моделях Седан

- А - 1,0 мм,
- F - 3,0 мм,
- G - 3,5 мм,
- K - 5,0 мм

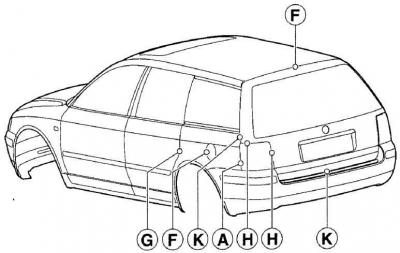

Величины зазоров между деталями задней части кузова автомобилей Универсал

- А - 1,0 мм,
- F - 3,0 мм,
- G - 3,5 мм,
- H - 4,0 мм,
- K - 5,0 мм
Снятие
1. Ослабьте болты крепления переднего колеса, затем поднимите переднюю часть автомобиля и закрепите на подставках. Снимите переднее колесо.
2. Отвинтите 9 винтов с крестообразными шлицами, крепящие облицовку ниши переднего колеса.
3. Из-под арки крыла извлеките облицовку ниши переднего колеса.
Установка
1. Установите облицовку ниши переднего колеса под арку переднего крыла и закрепите 9 винтами.
2. Установите переднее колесо, затем опустите автомобиль на землю. Затяните болты крепления колеса в диагональной последовательности моментом 120 Нм.
