Проверка датчика положения дроссельной заслонки

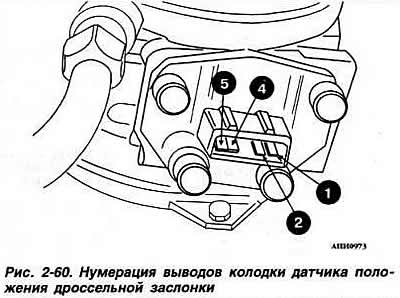

Разъединить разъем датчика положения дроссельной заслонки (рис. 2-60).



При измерении сопротивления между выводами оно должно составлять: выводы «1» и «5» — 520-1300 Ом; выводы «1» и «2» — 600-3500 Ом: выводы «1» и «4» — 600-6600 Ом.

Примечание. При измерении сопротивления между выводами «1» и «2», «1» и «4» величина сопротивления меняется до момента открытия дроссельной заслонки на ¼ ее хода, затем остается постоянной.
