Tartalomjegyzék: Eltávolítás ↓ Telepítés ↓
A kormányoszlop kapcsolói az irányjelző/távfényszóró és az ablaktörlők karos kapcsolói, a kormányoszlopra szerelve.
Eltávolítás
1. Húzza ki az akkumulátort.
Figyelem! A légzsákok kezelésekor tartsa be a biztonsági óvintézkedéseket.
2. Távolítsa el a kormánykerék légzsákját, lásd a vonatkozó fejezetet.
3. Állítsa be a kerekeket úgy, hogy egyenesen haladjon, és vegye le a kormánykereket, lásd a vonatkozó fejezetet.
4. Távolítsa el a kormányoszlop borítását, lásd a vonatkozó fejezetet.

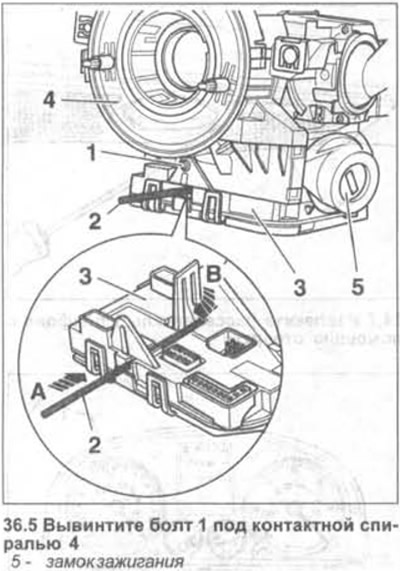

5. Csavarja ki az 1. csavart a 4 érintkezőspirál alatt (lásd az illusztrációt).
6. Helyezzen egy fúrót 2 vagy egy megfelelő, 2,5 mm átmérőjű huzalt a kormányoszlop vezérlőegységén 3 lévő furatba, tolja kb. 45 mm mélységig (lásd az A nyilat a 36.5 ábrán). Így oldódik ki a belső ütköző (lásd a B nyilat).

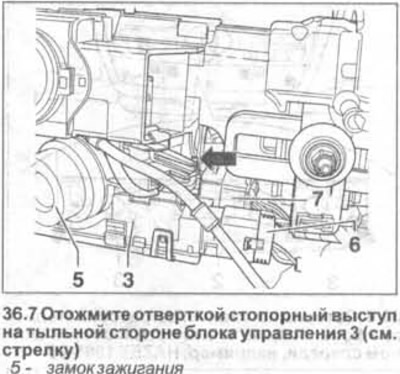

7. Csavarhúzóval nyomja meg a vezérlőegység hátulján lévő zárófület 3 (lásd a nyilat az ábrán).
8. Csatlakoztassa le a vezérlőegységet a kormányoszlopról úgy, hogy lefelé nyomja.
9. Húzza ki a 6 csatlakozódugót a vezérlőegységről (lásd a 36.7. ábrát).
Az eredeti szöveg megtalálható a portálon VWMANUAL.ru
10. Távolítsa el a rögzítőkapcsot a 7 dugóról, és húzza ki a dugót a vezérlőegységből (lásd a 36.7. ábrát).
Figyelem! Az egység beszerelésekor ügyeljen arra, hogy a dugók érintkezőcsapjai ne legyenek meghajlítva. A dugóknak maguknak a helyükre kell kattanniuk csatlakoztatáskor, amit jól hallható kattanás kísér.

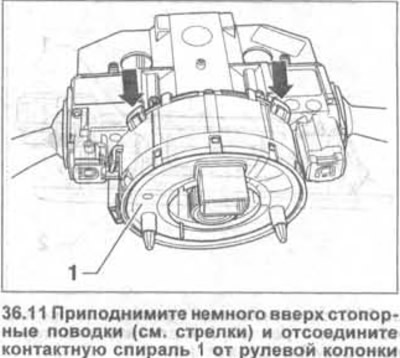

11. Emelje fel egy kicsit az ütközőpórázokat (lásd a nyilakat az ábrán) és válassza le az 1 érintkezőspirált a kormányoszlopról.
Figyelem! A spirál helyzetének eltolása nem megengedett. Ehhez szalaggal kell rögzíteni.
Figyelem! A spirálon van egy referenciajel, amely egy kis ablakon keresztül látható.

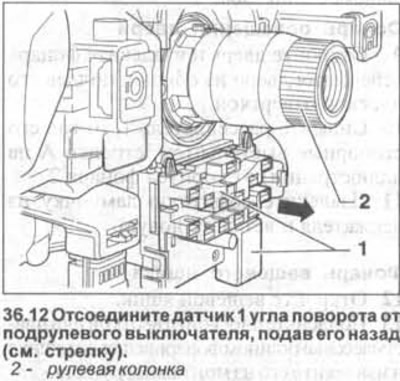

12. Húzza le az 1. kormányszög-érzékelőt a kormányoszlop kapcsolójáról úgy, hogy visszanyomja (lásd a nyilat az ábrán).

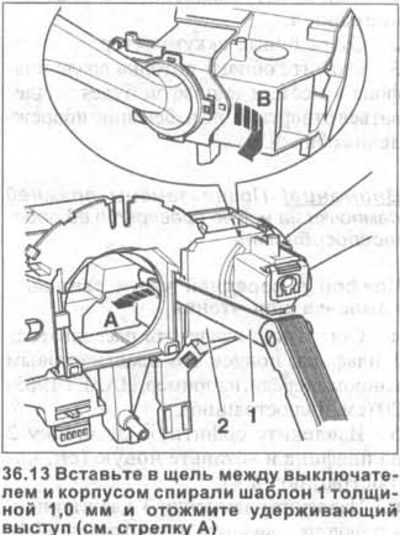

13. Helyezzen be egy 1,0 mm vastag sablont 1 a kapcsoló és a tekercstest közötti résbe, és nyomja le a rögzítőfület (lásd az A nyilat az ábrán).
14. Válassza le a kormányoszlop kapcsolóját 2 úgy, hogy visszanyomja a tekercsházból (lásd a B nyilat a 36.13 ábrán).
15. Ugyanilyen módon válassza le a kormányoszlop irányjelző kapcsolóját.
Telepítés
A kormányoszlop kapcsolóinak felszerelése az eltávolítás fordított sorrendjében történik. Csatlakoztatáskor a kapcsolóknak jól hallható kattanással a helyükre kell kattanniuk.
Amikor a régi kormányoszlop kapcsolót újra cseréli, a műhelynek el kell végeznie az alapbeállításokat. A vezérlőegység cseréjekor a megfelelő kódot is meg kell adni (a munkát a műhelyben végzik).
