Tartalomjegyzék: Fény kapcsoló riasztás ↓ Légzsák zár ↓ Kesztyűtartó lámpakapcsoló ↓ Bekapcsolja a középkonzolt ↓ Vezetőoldali ajtó ablak és…↓ Központi zár kapcsoló a vezetőoldali…↓ Üzemanyagbetöltő nyílás fedelének…↓ Elektromos ablakemelő kapcsoló az…↓ Bekapcsolja a kabin bal oldalán lévő…↓ Kormánykerék kapcsolók ↓
Fény kapcsoló riasztás
Eltávolítás
1. Kapcsolja ki a gyújtást, és vegye ki a kulcsot a gyújtáskapcsolóból.
2. Távolítsa el a központi terelőt, lásd a megfelelő fejezetet.
3. Húzza ki a terelőfedél hátulján található csatlakozót.
4. Nyomja össze a két fület a terelőburkolat hátulján, és válassza le a vészvillogó kapcsolót.
A kapcsoló felszerelése az eltávolítással fordított sorrendben történik.
Légzsák zár
Eltávolítás
5. Kapcsolja ki a gyújtást, és vegye ki a kulcsot a gyújtáskapcsolóból.
6. Távolítsa el a kesztyűtartót, lásd a vonatkozó fejezetet.
Figyelem! A légzsákok kezelésekor tartsa be a biztonsági óvintézkedéseket.
7. Válassza le a légzsák reteszelő csatlakozóját a kesztyűtartó hátulján, oldja ki a két reteszelő rudat, és távolítsa el a zárat.
A zár felszerelése az eltávolítással fordított sorrendben történik.
Kesztyűtartó lámpakapcsoló
Eltávolítás
8. Kapcsolja ki a gyújtást, és vegye ki a kulcsot a gyújtáskapcsolóból.
9. Távolítsa el a kesztyűtartót, lásd a vonatkozó fejezetet.
10. Nyomja meg a két rögzítő pórázt, és távolítsa el a kapcsolót.
A kapcsoló felszerelése az eltávolítással fordított sorrendben történik.
Bekapcsolja a középkonzolt
Eltávolítás
11. Kapcsolja ki a gyújtást, és vegye ki a kulcsot a gyújtáskapcsolóból.
12. Oldja ki a hullámos burkolatot a középkonzolon lévő rögzítéséről, és helyezze a sebességváltó kar fölé, lásd a vonatkozó fejezetet.
13. Távolítsa el a zsebet vagy a hamutartót a középkonzolon, lásd a vonatkozó fejezetet.

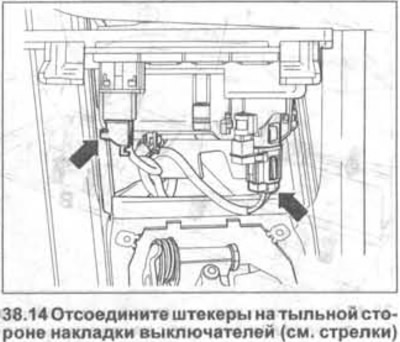

14. Húzza ki a csatlakozókat a kapcsolófedél hátulján (lásd a nyilakat az ábrán).
15. Nyomja meg a reteszelő füleket, és válassza le a kapcsolókat.
A kapcsolók felszerelése az eltávolítással fordított sorrendben történik.
Vezetőoldali ajtó ablak és visszapillantó tükör kapcsolók
Eltávolítás
16. Kapcsolja ki a gyújtást, és vegye ki a kulcsot a gyújtáskapcsolóból.
17. Távolítsa el az ajtó karfa borítását egy műanyag ék segítségével, lásd a vonatkozó fejezetet.
18. Húzza ki a csatlakozókat a fedél hátulján.

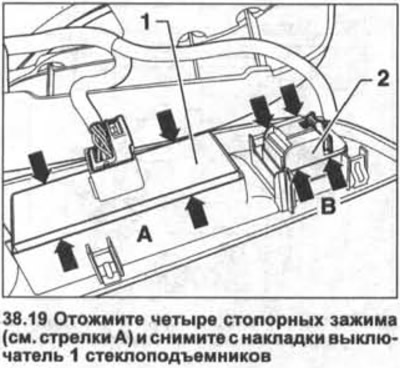

19. Nyomja le a négy rögzítőkapcsot (lásd az A nyilakat az ábrán) és vegye le az ablakemelő kapcsolót 1 a burkolatról.
20. Nyomja le a négy rögzítőkapcsot (lásd a B nyilakat a 38.19. ábrán) és vegye le a 2 visszapillantó tükör kapcsolóját a burkolatról.
A kapcsolók felszerelése az eltávolítással fordított sorrendben történik.
Központi zár kapcsoló a vezetőoldali ajtón
Eltávolítás
21. Kapcsolja ki a gyújtást, és vegye ki a kulcsot a gyújtáskapcsolóból.
22. Távolítsa el a kárpitot a vezetőoldali ajtóról, lásd a megfelelő fejezetet.

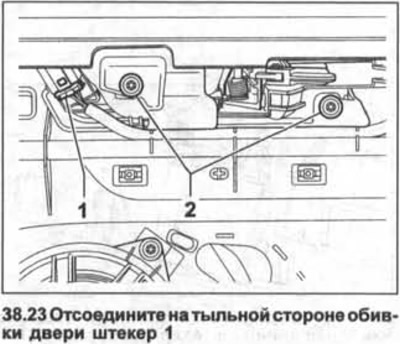

23. Húzza ki az 1-es csatlakozót az ajtóburkolat hátuljáról (lásd az illusztrációt).
(Az eredeti látható a portálon: vwmanual.ru)
24. Csavarja ki a két csavart 2 és távolítsa el a reteszelő kapcsoló gombot az ajtókárpitról (lásd a 38.23 ábrát).
25. Oldja ki a négy rögzítőkapcsot, és távolítsa el a kapcsolót az ajtózár gombjának fedeléről.
A kapcsoló felszerelése az eltávolítással fordított sorrendben történik.
Üzemanyagbetöltő nyílás fedelének reteszelő kapcsolója a vezetőoldali ajtón
Eltávolítás
26. Kapcsolja ki a gyújtást, és vegye ki a kulcsot a gyújtáskapcsolóból.
27. Távolítsa el a kárpitot a vezetőoldali ajtóról, lásd a megfelelő fejezetet.

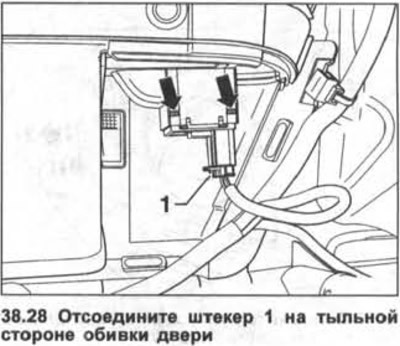

28. Húzza ki az 1. dugót az ajtókárpit hátsó oldalán (lásd az illusztrációt).
29. Nyomja meg a két rögzítőbilincset (lásd a nyilakat a 38.28 ábrán) és távolítsa el a kapcsolót az ajtókárpitról.
A kapcsoló felszerelése az eltávolítással fordított sorrendben történik.
Elektromos ablakemelő kapcsoló az első utasoldali ajtón és a hátsó oldalajtón
Eltávolítás
30. Kapcsolja ki a gyújtást, és vegye ki a kulcsot a gyújtáskapcsolóból.
31. Távolítsa el a kárpitot az ajtó kartámaszáról egy műanyag ék segítségével, lásd a vonatkozó fejezetet.
32. Húzza ki a csatlakozókat az ajtóburkolat hátulján.
33. Oldja ki a két rögzítőkapcsot, és távolítsa el a kapcsolót az ajtókárpitról.
Figyelem! Az első és a hátsó ajtó ablakemelő kapcsolójának eltávolítása ugyanúgy történik, mint az üzemanyag-betöltő ajtó reteszelő kapcsolója (lásd a 38.28 ábrát).
A kapcsoló felszerelése az eltávolítással fordított sorrendben történik.
Bekapcsolja a kabin bal oldalán lévő központi oszlop díszítését
Eltávolítás
34. Nyissa ki az ajtót a távirányítóval a biztonsági riasztó kikapcsolásához.
35. Kapcsolja ki a gyújtást, és vegye ki a kulcsot a gyújtáskapcsolóból.
36. Csavarhúzóval feszítse ki a belső biztonsági és vontatásvédelmi kapcsolót az utastér bal oldalán lévő középső oszlopburkolatból.
37. Húzza ki a csatlakozókat az eltávolított kapcsolókból.
A kapcsolók felszerelése az eltávolítással fordított sorrendben történik.
Kormánykerék kapcsolók
Eltávolítás
38. Csatlakoztassa le az akkumulátort.
Figyelem! A légzsákok kezelésekor tartsa be a biztonsági óvintézkedéseket.
39. Távolítsa el a vezetőoldali légzsákot a kormányról, lásd a vonatkozó fejezetet.

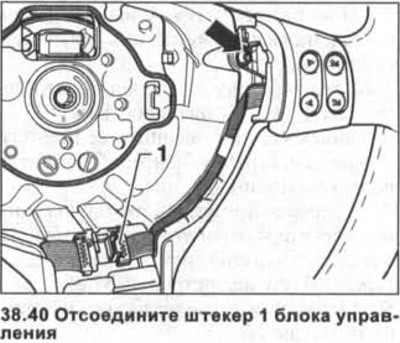

40. Húzza ki a vezérlőegység 1. dugóját (lásd az illusztrációt).
41. Csavarja ki a csavart (lásd a nyilat a 38.40 ábrán) és vegye le a kapcsolóblokkot a kormányról.
A kapcsolók felszerelése az eltávolítással fordított sorrendben történik.
