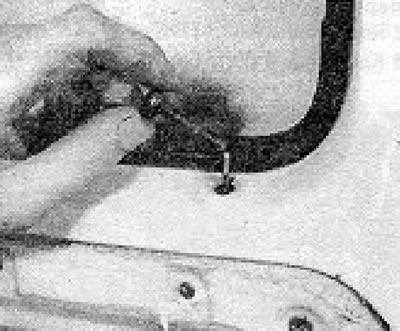

3.1. kép: Az ajtózár dugattyújának kicsavarása.
2. Távolítsa el a műanyag fedelet. Az ablakemelő fogantyújáról csavarja ki a rögzítőcsavart, és vegye le a fogantyút (lásd a 6.2a és 6.2b fényképet).

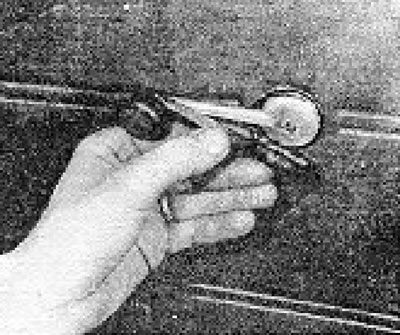

8. kép 2a. Az ablakemelő mechanizmus fogantyújának burkolatának eltávolítása.
[A szöveg erről a portálról van másolva: vwmanual.ru]

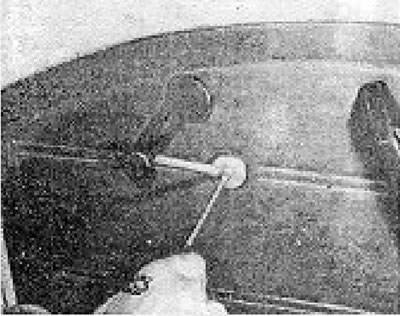

8.2b. kép: Az ablakemelő fogantyújának csavarjának kicsavarása.
3. Feszítse le és távolítsa el a kis paneleket a kartámaszról/ajtókilincsről, majd csavarja ki a rögzítőcsavarokat (lásd a 8.3. képet).

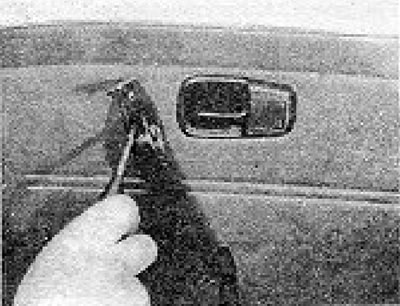

8.3. kép: A kartámasz/fogantyú csavarjának eltávolítása.
4. Feszítse le és távolítsa el a belső ajtózár fogantyújának díszlécét, hogy hozzáférjen a rögzítőcsavarhoz. Csavarja ki a csavart és vegye le a fogantyút (lásd a 8.4a és b fényképet).

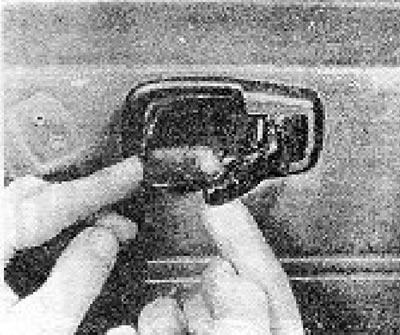

8.4a. kép: A belső ajtózár kilincsének burkolatának eltávolítása.

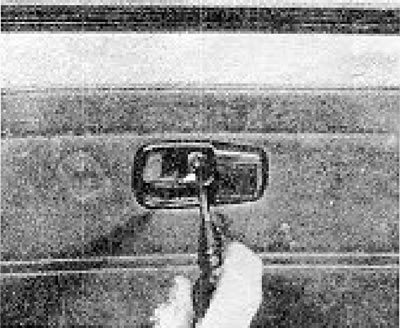

8.4b. kép: A belső ajtózár kilincsének csavarjának eltávolítása.
5. Helyezze az ujjait vagy egy széles csavarhúzót a díszpanel széle közé, és feszítse ki a panelt a rögzítőkapcsok kioldásához (lásd a 8.5. képet).

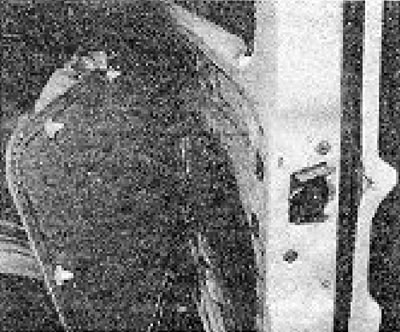

8.5. kép: A belső ajtóburkolat eltávolítása.
6. Távolítsa el a panelt, és óvatosan válassza le a vízálló szűrőt (lásd a 8.6. képet).

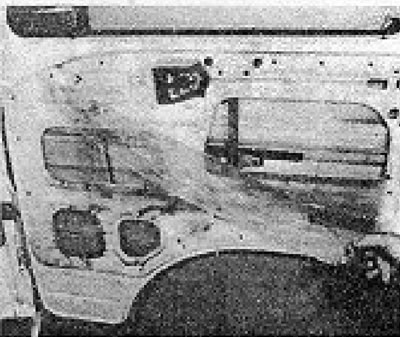

8.6. kép: A vízálló szúnyogháló eltávolítása az ajtóról.
7. Az újratelepítést a fenti lépések fordított sorrendben történő végrehajtásával végezze el, de a vízálló háló fóliadarabjait a 12.16. ábrán látható módon helyezze be az ajtónyílásokba.

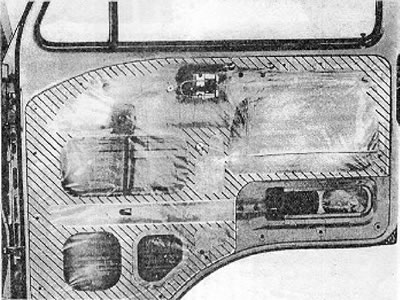

12.15. ábra Vízálló ajtóháló (8. szakasz).

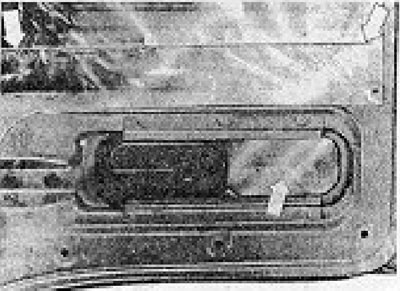

12.16. ábra Fóliaszűrő metszet (a nyíllal jelölve) (8. szakasz).
