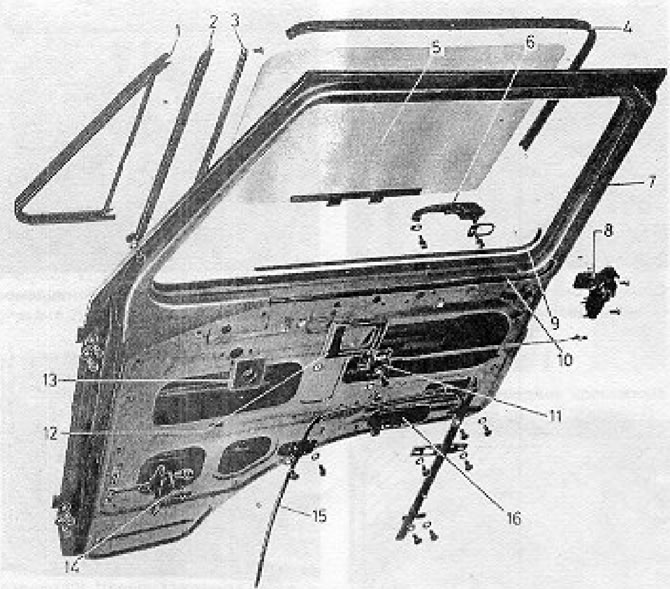

12.18. ábra. Bejárati ajtó alkatrészei (9. szakasz): 1 - Kis fix üvegtömítés; 2 - Üvegvezető; 3 - Ajtótömítés; 4 - Üvegvezető; 5 - Üveg; 6 - Külső ajtókilincs; 7 - Ajtókeret; 8 - Ajtózár; 9 - Külső tömítés; 10 - Belső tömítés; 11 - Kar; 12 - Tömítés; 13 - Tömítés; 14 - Ajtóütköző; 15 - Ablakemelő mechanizmus; 16 - Szellőzőnyílás.
1. A belső ajtóburkolatot a fent leírtak szerint távolítsa el.
2. Engedje le az üveget, hogy a két csavar kicsavarása után levehető legyen. Tekerd le az ablakot.

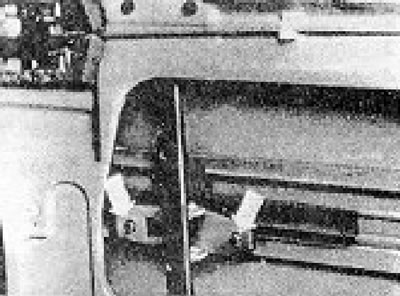

12.17. ábra. Az üveget az ablakemelőhöz rögzítő csavarok (9. szakasz).
3. Távolítsa el az üvegtömítés csatornáját, és csavarja ki a csavarokat, amelyek az üvegvezető felső részét rögzítik.

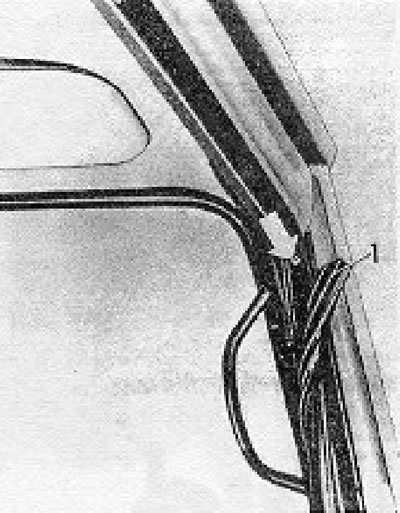

12.19. ábra Üvegvezető rögzítőcsavar (a nyíllal jelölve) (9. szakasz); 1 - Tömítés.
4. Lazítsa meg az üvegvezető alsó részét rögzítő csavart, majd távolítsa el a vezetőt és a tömítést hátulról.
(Az eredeti anyag elérhető a portálon VWManual)

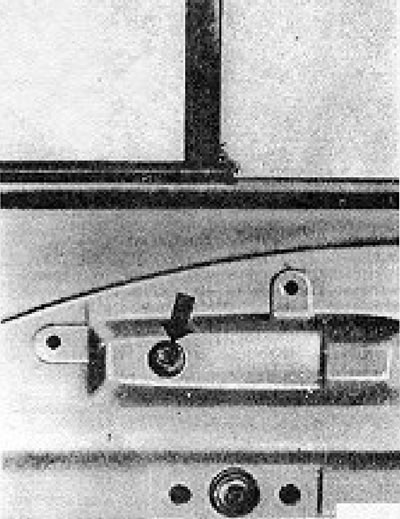

19.20. ábra: Felső üvegvezető rögzítőcsavarja (9. szakasz).
5. Távolítsa el a belső és külső ablaktömítéseket a rögzítőkapcsokról.
6. Távolítsa el a kis rögzített üveget és a tömítését.
7. Emelje fel az üveget a kezével, és döntve, majd elforgatva vegye ki az ajtóból.
8. Csavarja ki az ablakemelő mechanizmus csavarjait, hajtsa vissza a fémfület, és vegye ki a mechanizmust (lásd a 9.8. képet).

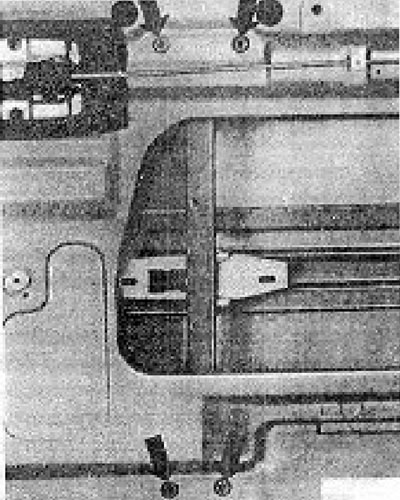

12.21. ábra. Felső ablakemelő mechanizmus csavarjai (9. szakasz).

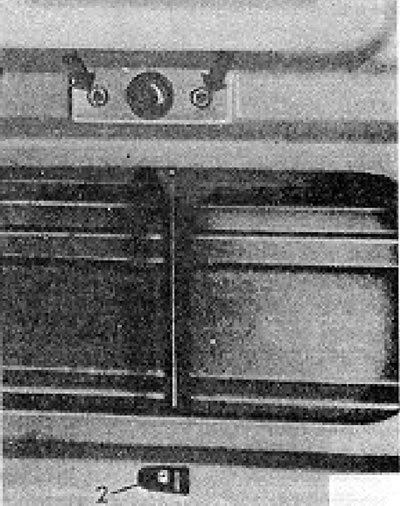

12.22. ábra. Az alsó ablakemelő csavarjai (nyilakkal jelölve) (9. szakasz); 2 - Fém kiemelkedés.

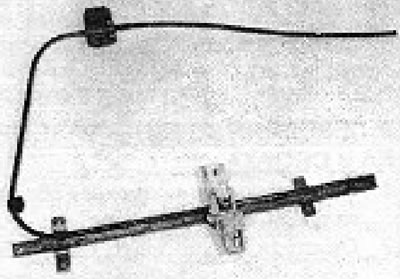

9.8. kép Ablakemelő mechanizmus.
9. A külső ajtókilincs két csavar kicsavarása után levehető.

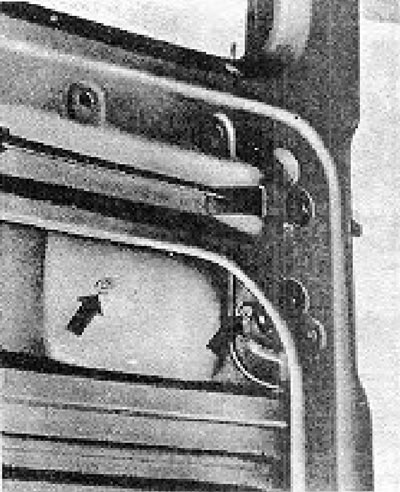

12.23. ábra: Külső ajtókilincs rögzítőcsavarjai.
10. Válassza le a rugót (3) a karról (4) (lásd a 12.24. ábrát).

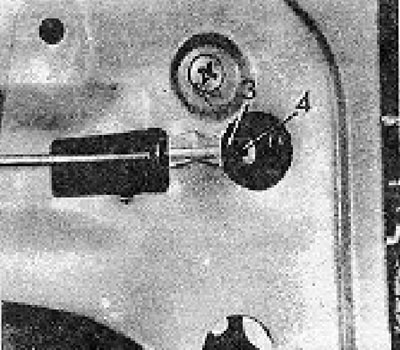

12.24. ábra. Rögzítőkar (9. szakasz): 3 - Tavasz; 4 - Vezérlőkar.
Lazítsa meg a kar rögzítőcsavarjait, és távolítsa el a teljes szerkezetet (lásd a 9.10. képet).

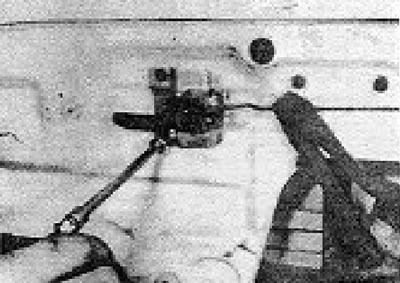

9.10. kép: A zárkilincs csavarjának eltávolítása.
11. Az ajtózár az ajtó széléről a rögzítőcsavarok kicsavarása után levehető az ajtónyílásról (lásd a 12.25. ábrát).

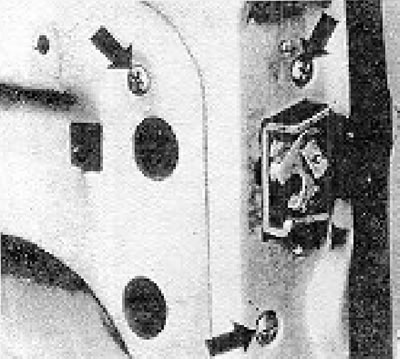

12.25. ábra. Ajtózár rögzítőcsavarjai (9. szakasz).
12. A beszerelést a fenti lépések fordított sorrendben történő végrehajtásával végezzük, azonban az üveget az ablakemelő mechanizmushoz rögzítő csavarok meghúzása előtt emeljük fel teljesen az üveget, hogy az illeszkedjen a vezetősínekbe. A belső ajtópanelen furatok találhatók az ablakemelő csavarjainak teljes meghúzásához, amikor az ablak teljesen fel van emelve.

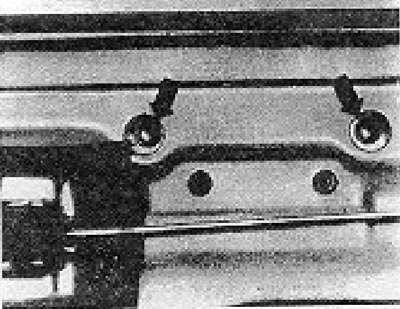

12.26. ábra Ablakemelő mechanizmus rögzítőcsavarjai - nézet a speciális hozzáférési furatokon keresztül (9. szakasz).
