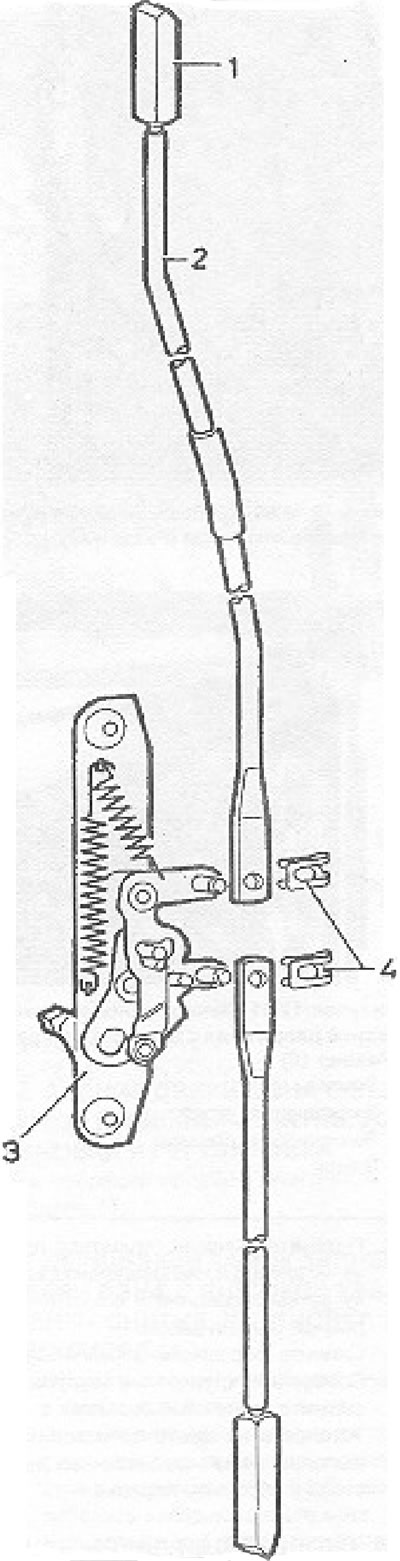

12.52. ábra: Magastetős kisteherautó hátsó ajtózárja. 1 - Párkány; 2 - Rögzítőrúd; 3 - Vár; 4 - Szorítók.
1. Lazítsa meg a rögzítőcsavart, és vegye le a belső fogantyút.

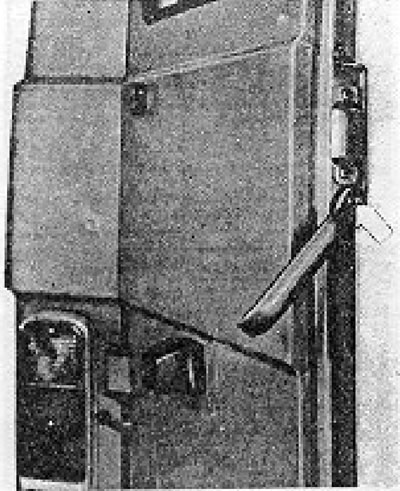

12.50. ábra: Másodlagos zár fogantyújának rögzítőcsavarja.
2. A rögzítőrudak kioldásához válassza le a kapcsokat a rögzítőcsapokról.

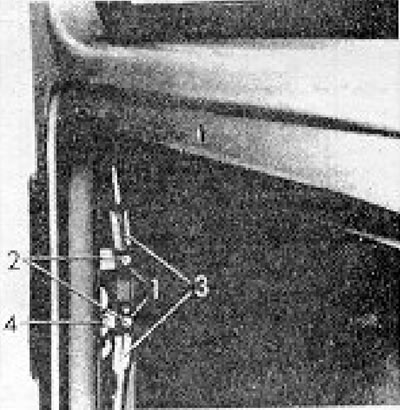

12.51. ábra. Magas tetős kisteherautó hátsó ajtózárának reteszelőrudai: 1 - Szorítók; 2 - Rögzítőcsapok; 3 - Rögzítőrudak; 4 - Vár.
3. Távolítsa el az alsó rudat az ajtóról.
4. Távolítsa el a felső sínt és a felső rudat az ajtóról.
5. Csavarja ki a két csavart, és vegye ki a zárat az ajtónyílásból.

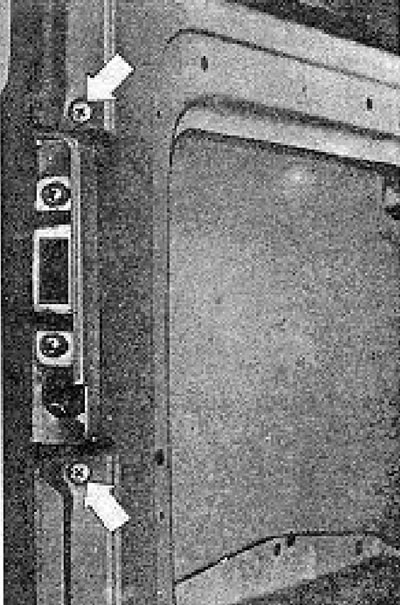

12.53. ábra: Magas tetős kisteherautó zárjának rögzítőcsavarjai.
6. A telepítést a fenti lépések fordított sorrendben történő végrehajtásával végezze el. Állítsa be a rögzítőrudakat a leírtak szerint 15. szakasz.
7. Az ajtóellenlapok a hosszúkás csavarfurataikban mozgatva állíthatók, így biztosítva az ajtó sima és határozott záródását. Ha az ajtó záráskor csörög, vegye fel a kapcsolatot a 13. szakasz, 9. bekezdés.
