2. Nyissa ki az ajtót annyira, hogy a zsanérvezetőt ki lehessen emelni a vezetősín nyílásából.

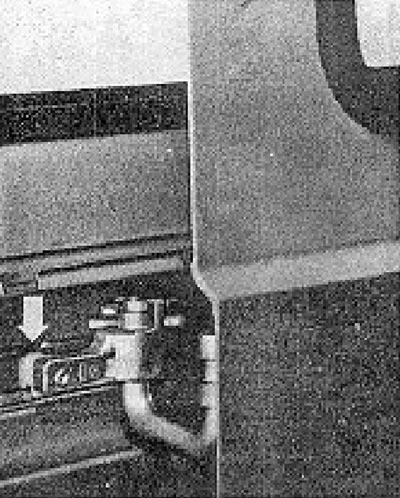

12.58. ábra. Tolóajtó vezetőpántjának egy része (a nyíllal jelölve).
3. Nyissa ki teljesen az ajtót, és oldja ki a felső görgőt a vezetősínből.

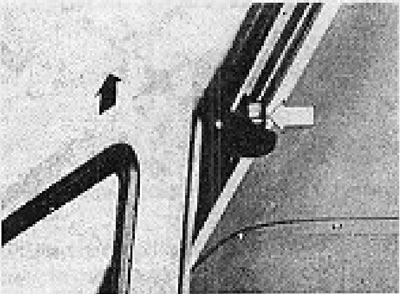

12.59. ábra. A tolóajtó vezetőjének felső görgője (a nyíllal jelölve).
4. Csúsztassa kissé kifelé az ajtót, és oldja ki az alsó görgőt a vezetősín nyílásából.

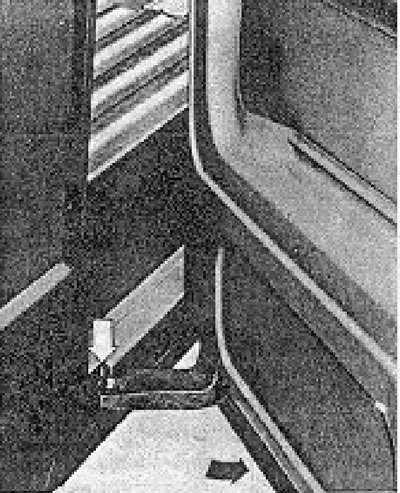

12.60. ábra. A tolóajtó vezetőjének alsó görgője (a nyíllal jelölve).
5. A zárlemez a két rögzítőcsavar kicsavarása után levehető.

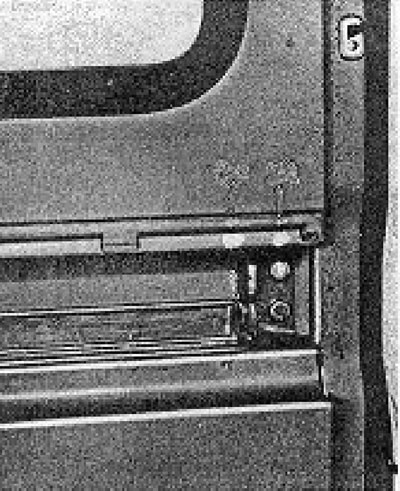

12.61. ábra: Tolóajtó zárlemezének rögzítőcsavarjai.
6. A csatlakozó zsanér lecsavarozható és eltávolítható az ajtónyílásról, így a kopott alkatrészek kicserélhetők.

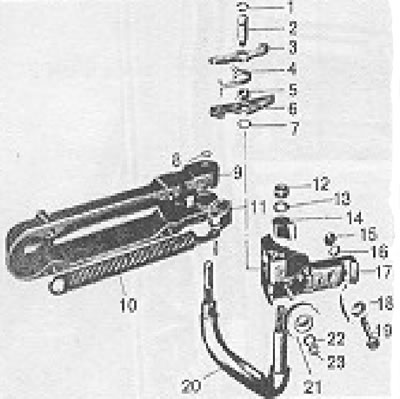

12.62. ábra Tolóajtó zsanérjának alkotóelemei: 1 - Rugós szorító; 2 - Csap; 3 - Rögzítőkar; 4 - Tavasz; 5 - Tömítőhüvely; 6 - Rögzítőkar; 7 - Alátét; 8 - Rugós bilincs; 9 - Burkolat; 10 - Tavasz; 11 - Rugós tartó; 12 - Anya; 13 - Rugós alátét; 14 - Működtető bütyök; 15 - Dió; 16 - Rugós alátét; 17 - Hurokrögzítés; 18 - Útmutató; 19 - Csavar; 20 - Összekötő hurkok; 21 - Görgő; 22 - Rugós alátét; 23 - Dió.
7. Az összeszerelést a fenti lépések fordított sorrendben történő végrehajtásával végezzük. Telepítés előtt kenje meg a csatlakozóhurkokat.
8. A helyszíni beszerelést szintén a fenti lépések fordított sorrendben történő végrehajtásával kell elvégezni, de szükséges a beállítások elvégzése, hogy zárt ajtó esetén az ajtó teljes kerülete mentén azonos rés legyen a szomszédos karosszériaelemekkel. Az ajtómodnak egy vonalban kell lennie a karosszéria díszlécével, és az egész ajtófelületnek egy síkban kell lennie a szomszédos karosszériaelemekkel.
9. Ha az ajtó felső széle nem illeszkedik megfelelően a helyére, állítsa be a felső görgő magasságát úgy, hogy a görgő és a vezetősín között a lehető legkisebb rés maradjon. A görgő helyzete a konzol segítségével is állítható.

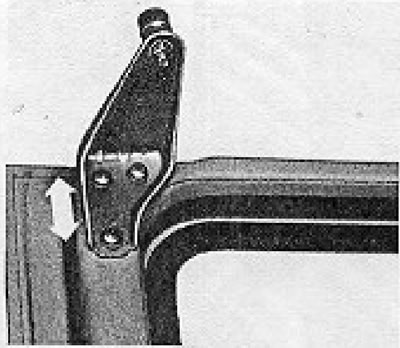

12.64. ábra: Tolóajtó felső görgőjének beállítása.
10. Ha az ajtó elülső széle nem illeszkedik megfelelően és nem illeszkedik a karosszériaelemhez, állítsa be az alsó vezetőgörgő helyzetét. Ezt úgy teheti meg, hogy eltávolítja a Phillips csavart az ajtó elülső széléről és az alatta lévő két csavart. A függőleges beállítás (magasság) alátétek behelyezésével történik, az A pontban látható módon (lásd a 12.65. ábrát).

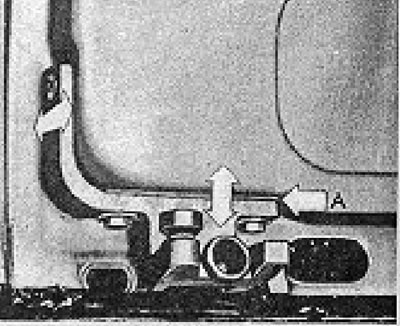

12.65. ábra: A tolóajtó alsó görgőjének beállítása.A - Tömítés helye.
11. A tolóajtó hátsó szélének beállítása a zár ellendarabjának lemezének helyzetének változtatásával történik.

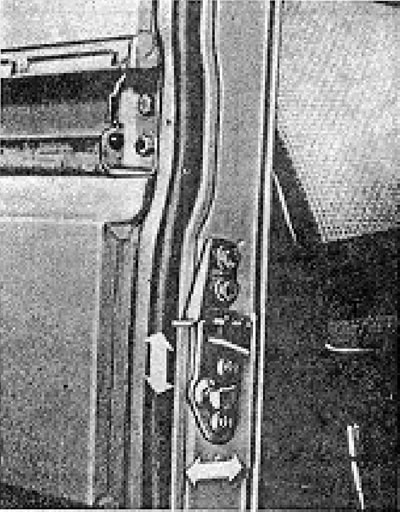

12.66. ábra: Ajtózár ellenlemeze. A nyilak a beállítási határokat jelzik.
Ha ez megtörténik, a kötőhurok is beállítható (lásd a 13. pontot), valamint a belső fogantyún lévő retesz kiemelkedését.
12. A zár ellenlapja a rögzítőcsavarok enyhe meglazításával oldható. Belülről csukja be a tolóajtót, ez középre fogja igazítani az ellenlapot. Az ajtó kinyitása előtt húzza meg a felső lemez csavarját, majd nyissa ki az ajtót és húzza meg a második csavart. Szükség esetén alátétek szerelhetők a lemez alá a kiemelkedés növelése érdekében.
13. A zsanérösszekötő beállításához csukja be az ajtót, és belülről haladva lazítsa meg a négy zsanérrögzítő csavart.

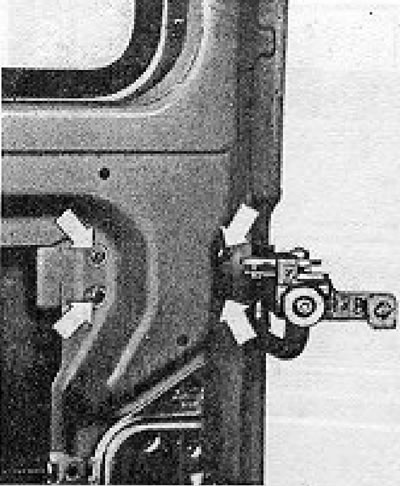

12.63. ábra: Tolóajtó összekötő zsanérjának rögzítőcsavarjai.
14. Kérjen meg egy segítőt, hogy húzza le a kötőhurkot, amíg a görgő és a vezetőrész hozzá nem ér a vezetősínhez. Húzza meg újra a négy csavart.
