2. Lazítsa meg és távolítsa el a fogantyú rögzítőcsavarját és a fogantyút.

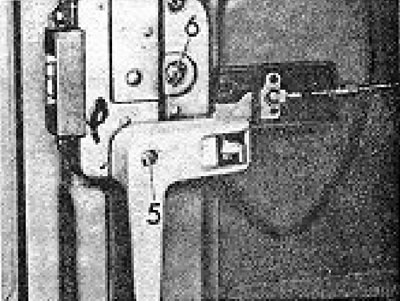

12.54. ábra. A tolóajtó belső kilincsének csavarja (5) és a külső kilincs csavarja (6) (17. szakasz).
3. Távolítsa el a külső fogantyút rögzítő csavart. Távolítsa el ezt a fogantyút.
4. Válassza le a kábelt vagy a kart a zárról a rugós bilincs eltávolításával, majd a szabályozó anyáinak kicsavarásával oldja ki a kábelt vagy a kart a szabályozóból.

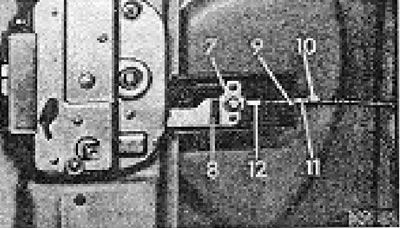

12.56. ábra. Kábel/kar rögzítése (17. szakasz): 7 - Rugós bilincs; 8 - Kar; 9 - Rögzítőanya; 10 - Kábelfeszítő; 11 - Rögzítés; 12 - Kábel.
5. Csavarja ki a három rögzítőcsavart, és vegye le a zárat.
6. Az újratelepítést a fenti lépések fordított sorrendjében végezze el, de a kábelt vagy a kart úgy állítsa be, hogy az állítóanyát addig forgatja, amíg a rögzítőkar vége az ütközőnek nem ütközik.

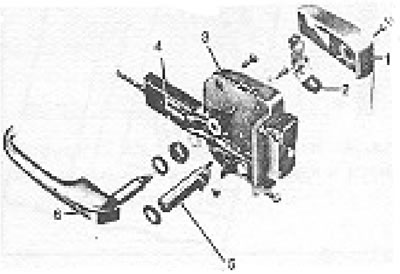

12.55. ábra. Kisteherautó tolóajtójának zárszerkezetének alkatrészei (17. szakasz): 1 - Belső fogantyú; 2 - Rögzítés; 3 - Vár; 4 - Kábel/kar; 5 - Zárhenger; 6 - Külső fogantyú.
