Másodlagos zár a magas furgon hátsó ajtajához — eltávolítás, beszerelés és beállítás (VW Lt 28)

12.35. ábra. Kisteherautó hátsó ajtajának másodlagos zárszerkezete (13. szakasz): 1 - Párkány; 2 - Rögzítőrúd; 3 - Bilincs; 4 - Vár; 5 - Rögzítőcsapok.

1. Nyissa ki az ajtót. Lazítsa meg a csavart, és vegye le a fogantyút az ajtó széléről.

12.33. ábra: Kisteherautó hátsó ajtajának másodlagos zárkilincse. A nyíl a rögzítőcsavart jelzi (13. szakasz).

2. Az ajtónyílás belsejéből távolítsa el a kapcsokat a rögzítőrúd csapjairól.

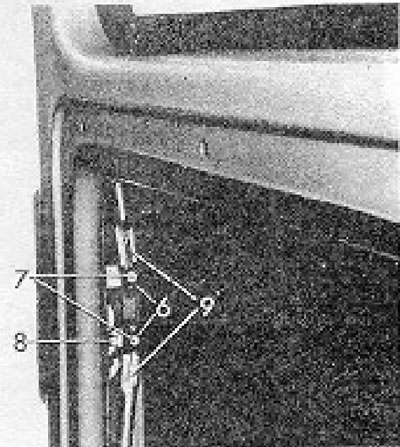

12.34. ábra. Kisteherautó hátsó ajtójának zárórudai (13. szakasz): 6 - Szorítók; 7 - Csapok; 8 - Vár; 9 - Rögzítőrudak.

3. Válassza le a rudakat a csapokról, majd vegye ki azokat az ajtó tetején és alján található sínekből.

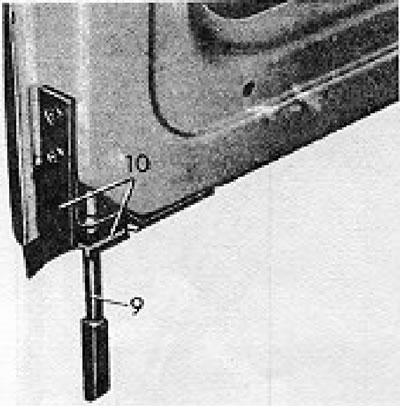

12.36. ábra A furgon hátsó ajtajának zárrúdjának eltávolítása (13. szakasz): 9 - Rögzítőrúd; 10 - Vezetőrúd.

4. Csavarja ki a csavarokat, és vegye ki a zárat az ajtónyílásból.

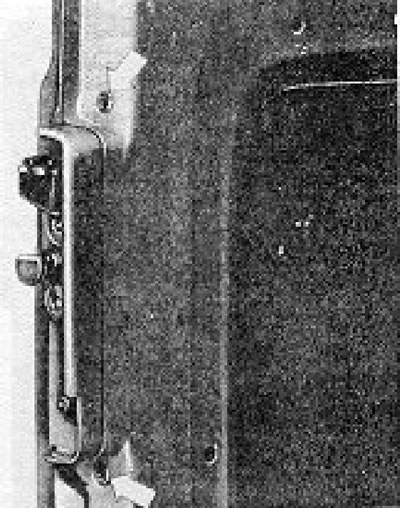

12.37. ábra. Kisteherautó hátsó ajtajának másodlagos zárának rögzítőcsavarjai (13. szakasz).

5. Az újratelepítést a fenti lépések fordított sorrendjében végezze el, ne felejtse el beállítani a rögzítőrudakat az alábbiakban leírtak szerint, mielőtt azokat a zár csapjaihoz rögzítené. Beállítás előtt állítsa a fogantyút nyitott helyzetbe.

6. A felső rögzítőrúd akkor van helyesen beállítva, ha a szár vége és a vezető külső felülete közötti távolság (a) a 12.38. ábrán látható módon van beállítva.

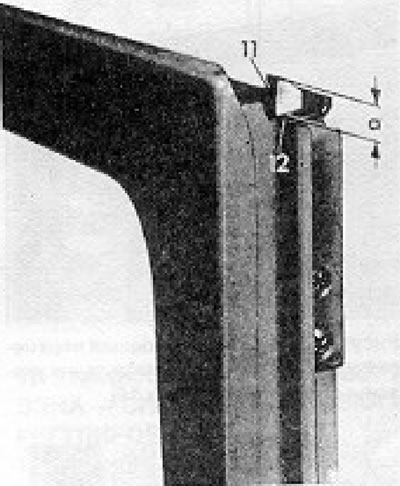

12.38. ábra. Felső reteszelőrúd beállítási ábrája (13. szakasz): 11 - Párkány; 12 - Rúdvezető felület; a = 11,2–12,2 mm.

7. Az alsó rögzítőrúd akkor van helyesen beállítva, ha a kiálló rész vége egy síkban van a vezető felületével. A beállítást vagy a rögzítőfül egy teljes fordulattal történő elforgatásával, vagy a rögzítőrúd fél fordulattal (180°) történő elforgatásával kell elvégezni.

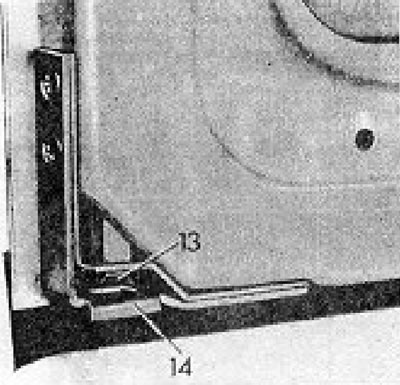

12.39. ábra. Az alsó reteszelőrúd beállítási ábrája (13. szakasz): 13 - Párkány; 14 - Rúdvezető.

8. Az ellendarabok szükség esetén mozgathatók a zökkenőmentes és biztonságos záródás érdekében; ehhez lazítsa meg a csavarjaikat.

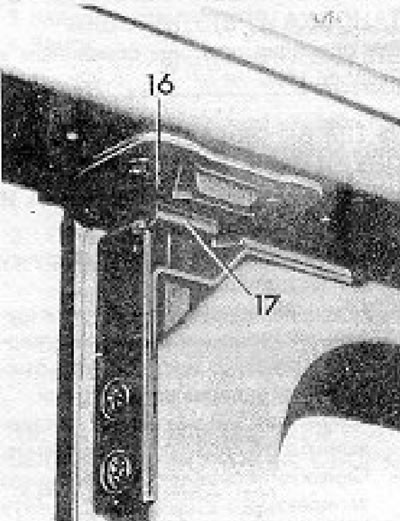

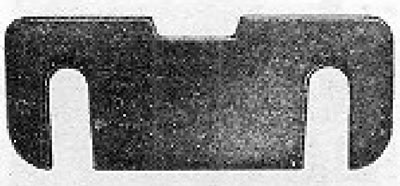

9. Csukja be az ajtókat, és ellenőrizze, hogy hallható-e zörgés. Ha jelen van, az ok a rúdvezető (17) és a gumidugó (16) közötti elégtelen nyomás (lásd a 12.40. ábrát).
