Eltávolítás
1. Nyissa ki az ajtót.
2. Egy műanyag ék segítségével feszítse fel a burkolatot 12, oldja ki a rögzítőit 13, és távolítsa el az ajtóból (lásd az illusztrációt). Kezdje el a kárpit leválasztását alulról.
3. Távolítsa el az ajtózár kapcsolót (henger) a külső fogantyúról, lásd a vonatkozó fejezetet.
4. Távolítsa el a külső ajtónyitó fogantyút.

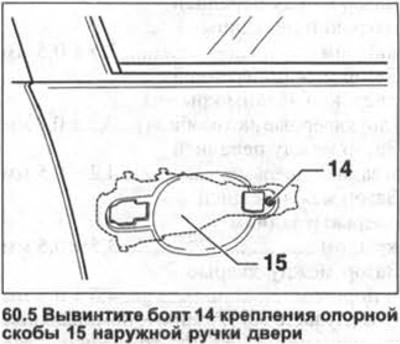

5. Csavarja ki a külső ajtókilincs 15 tartókonzolját rögzítő 14 csavart (lásd az illusztrációt).
Figyelem! A tartókonzol az ajtó külső része alatt található.
6. Csavarja ki a 3,5 és 6 csavarokat (lásd az 59.0 ábrát).
Figyelem! Az ajtó külső és belső részének rögzítésére háromféle csavart használnak, amelyek nem cserélhetők fel, és csak a kijelölt rögzítési helyekre szabad beépíteni.
7. Óvatosan válassza szét az ajtó külső 1 és belső 7 részét (lásd az 59.0 ábrát).
Telepítés
8. Rögzítse az ajtó külső 1 részét a belsőhöz 7. Ügyeljen arra, hogy a 4 és 8 rögzítőlécek vezetőcsapjai bemenjenek az ajtó belső részén lévő megfelelő furatokba (lásd az 59.0 ábrát).
9. Csavarja be a 3, 5 és 6 csavarokat a számukra kialakított lyukakba (lásd az 59.0 ábrát).
10. Húzza meg a 3 és 5-10 Nm-es csavarokat, valamint a 6-14 Nm-es csavarokat (lásd az 59.0 ábrát).
A következő összeszerelés az eltávolítás fordított sorrendjében történik.
