A belső része az ajtó üvegkerete is. Az ajtó külső része a belső részének fém bélése.
Mindkét rész csavarokkal van összekötve. A külső részen egy külső ajtókilincs és egy ablaknyílás tömítőcsík van felszerelve (lásd az 59.0 ábrát).
59,0. Első ajtó alkatrészek. Golf autók
1 - az ajtó külső része
2 - összekötő élfedés
3 - hat csavar, C típusú. Meghúzási nyomaték 10 Nm
4 - hátsó szerelőlap. Az ajtó csuklórészére ragasztva
5 - három csavar, A típusú. Meghúzási nyomaték 10 Nm
6 - csavarok, B típus. Meghúzási nyomaték 14 Nm. A kétajtós autókban 11, a négyajtósakban 10 darab van
7 - az ajtó belső része
8 - elülső rögzítőlap. Az ajtó külső oldalára ragasztva
9 - zajelnyelő betét
10 - hat bilincs
11 - ablaknyílás tömítőcsík
Figyelem! Az ajtó külső és belső részének rögzítésére háromféle csavart használnak, amelyek nem cserélhetők fel, és csak a kijelölt rögzítési helyekre szabad beépíteni (lásd az 59.0a ábrát).
[Tekintse meg az eredeti cikket a weboldalon VWMANUAL.ru]

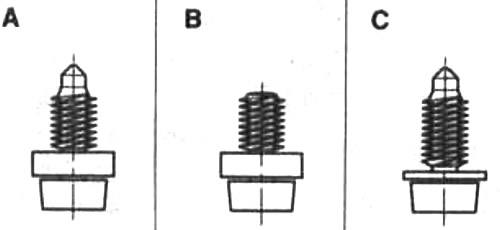

59.0a. Ajtócsavarok típusai
A - hegyes rúddal és vastag bélés alátéttel
B - tompa rúd vastag alátéttel
C - hegyes rúddal és vékony bélés alátéttel
