Tartalomjegyzék: Első lámpa ↓ Hátsó belső lámpa ↓ Kesztyűtartó/lábtérvilágítás ↓ Hibatükör/csomagtartó lámpa ↓
1. Kapcsolja ki a gyújtást és a belső világítást.
2. Csatlakoztassa le az akkumulátort.
3. Ragassza fel a mennyezet kárpitját a lámpaernyő mellé arra a helyre, ahol a lámpaernyőt csavarhúzóval letörli, hogy elkerülje a kárpit sérülését.
Figyelem! Miután kicserélte a régi izzót egy újra, ellenőrizze annak működését.
4. Óvatosan távolítsa el a lámpaernyő diffúzorát 1 egy műanyag ékkel, például HAZET 1965-20 (lásd a nyilat az ábrán).
5. Nyomja meg a 3. érintkezőt (lásd a nyilat az ábrán) és távolítsa el a spotlámpa izzóját 2 az érintkezővel együtt a tartóból.
Az eredeti szöveg megtalálható a következő címen: vwmanual.ru
6. Távolítsa el az érintkezőt a spotlámpa izzójáról.
7. Helyezze be az új izzót az érintkezőkkel együtt a tartóba.
Első lámpa
8. Távolítsa el a lámpaernyő diffúzort úgy, hogy egy műanyag ékkel lefeszíti (lásd a nyilakat az ábrán).
9. Csavarja ki a két csavart (lásd a nyilakat az ábrán) és vegye le a lámpabúrát a mennyezetről.
10. Húzza ki a lámpa hátulján található hálózati csatlakozót.
11. Forgassa el a lámpaernyő hátulján lévő izzótartót az óramutató járásával ellentétes irányba (lásd a nyilakat az ábrán) és vegye ki a foglalatot az izzóval együtt.
12. Vegye ki a hibás izzót a foglalatból, és helyezzen be egy újat.
Hátsó belső lámpa
13. Belső világítás riasztóérzékelők nélkül. Egy műanyag ékkel, például HAZET 1965-20 segítségével feszítse fel a lámpaernyő fedelét 1, és távolítsa el a diffúzorral és a reflektorokkal együtt (lásd a nyilakat az ábrán).
14. Belső világítás riasztó érzékelőkkel.
Távolítsa el az 1. fedelet a diffúzorral és a reflektorokkal együtt (lásd a nyilakat az ábrán).
15. Óvatosan vegye ki a hibás izzót a foglalatból (lásd a nyilakat az ábrán) és helyezzen be egy újat a helyére.
Figyelem! Ha a lámpabúrát el kell távolítani a mennyezeti rögzítési helyéről, akkor a burkolat levétele után oldja ki a két rögzítőt, és csak ezután vegye le a lámpabúrát a mennyezetről.
Kesztyűtartó/lábtérvilágítás
16. Nyissa ki a kesztyűtartót.
17. Laposfejű csavarhúzóval feszítse ki a kesztyűtartó lámpáját a rögzítési helyéről.
18. Húzza ki a zseblámpa tápegységének 1. csatlakozóját (lásd az illusztrációt).
19. Oldja le a védőburkolatot 2 a kapcsokról (lásd a nyilakat a 33.18. ábrán) és vegye ki a lámpa diffúzorból.
20. Vegye ki az izzót a foglalatból úgy, hogy csavarhúzóval felfelé feszíti.
21. Helyezzen be egy új izzót a foglalatba, és helyezze be a lámpát a helyére.
Hibatükör/csomagtartó lámpa
22. Kozmetikai tükör. Hajtsa le a védőellenzőt.
23. Helyezzen be egy csavarhúzót a lámpa oldalsó mélyedésébe, és vegye ki a lámpát (lásd az illusztrációt).

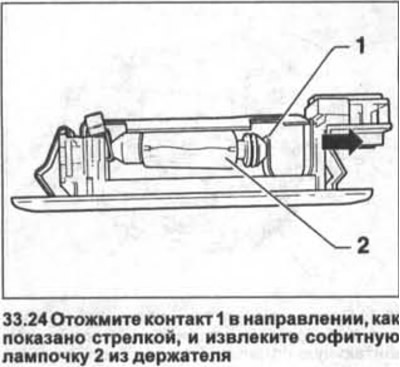

24. Nyomja meg az 1 érintkezőt az ábrán látható nyíl irányába, és vegye ki a 2. spotlámpa izzót a tartóból.
25. Helyezze be az új izzót a tartóba, és helyezze be a lámpát a helyére.
