Tartalomjegyzék: Fényszóró a hátsó szárnyon ↓ Izzócsere ↓ Csomagtérajtó lámpa ↓ Izzócsere ↓ Jetta autók ↓
A hátsó fényszóró két részből áll. Az egyik fényszórószegmens a hátsó szárnyra, míg a második a csomagtérajtóba van beépítve.
Figyelem! A Jetta járműveknél a hátsó fényszórók eltávolítása és felszerelése ugyanúgy történik, mint a Golf járművek esetében. A hátsó szárnyon lévő fényszóró szegmens LED-ekkel van felszerelve. Ha a LED meghibásodik, a hátsó lámpát készletben kell cserélni.
Fényszóró a hátsó szárnyon
Eltávolítás
1. Kapcsolja ki a gyújtást és a hátsó lámpákat.
2. Csatlakoztassa le az akkumulátort.
3. Nyissa ki a csomagtérajtót, és távolítsa el a csomagtartó oldalsó kárpitját a hátsó lámpa közelében a kárpit megfelelő bevágásával.
4. Csavarhúzóval válassza le a rögzítőt 1, és húzza ki a hátsó lámpa tápcsatlakozóját 2 (lásd az illusztrációt).
5. Csavarja ki a két anyát 3 és vegye le a fényszóró oldalsó részét (lásd a 27.4 ábrát).
Telepítés
A hátsó lámpa oldalsó részének felszerelése az eltávolítás fordított sorrendjében történik.
6. Csatlakoztassa és rögzítse a tápcsatlakozót.
7. Húzza meg a fényszórórögzítő anyákat 4 Nm nyomatékkal.
8. Győződjön meg arról, hogy a fényszóróház és a szomszédos karosszériarészek közötti hézagok egyenlőek és párhuzamosak.
Izzócsere
9. Távolítsa el a fényszórót és helyezze egy megfelelő támasztékra.

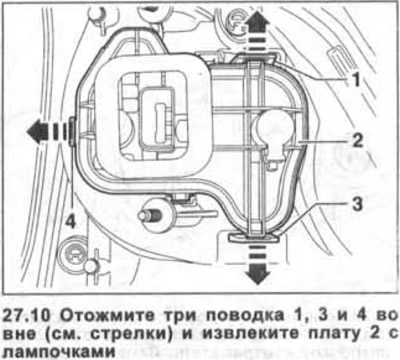

10. Nyomd meg a három póráz 1,3 4 ki (lásd a nyilakat az ábrán) és távolítsa el a 2. táblát az izzókkal. Vigyázzon, nehogy eltörje a pórázt.
11. Nyomja le az izzót, fordítsa el az óramutató járásával ellentétes irányba, és vegye le a tábláról.
12. Helyezze be az új izzót a táblába, és rögzítse az óramutató járásával megegyező irányba.
13. Szerelje be az izzókkal ellátott táblát a fényszóróba, és rögzítse.
14. Ellenőrizze az új izzó működését.
Csomagtérajtó lámpa
Eltávolítás
15. Kapcsolja le a gyújtást és a hátsó lámpákat.
(Tekintse meg az eredeti cikket a weboldalon: «www.vwmanual.ru»)
16. Csatlakoztassa le az akkumulátort.
17. Nyissa ki a csomagtérajtót, és vegye le az ajtókárpit alját, lásd a vonatkozó fejezetet.

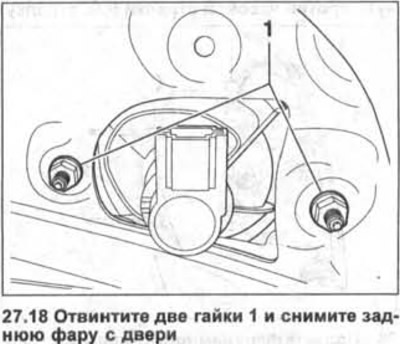

18. Csavarja ki a két anyát 1, és vegye le a hátsó lámpát az ajtóról (lásd az illusztrációt).
Telepítés
Figyelem! A fényszóró rögzítése előtt cseppentsen ragasztót a rögzítőcsavarok alátéteire, nehogy leessen a szerelés során.
A fényszóró felszerelésének sorrendje az eltávolítás fordítottja. A fényszórórögzítő anyák meghúzási nyomatéka 4 Nm.
19. Győződjön meg arról, hogy a fényszóró és a karosszériarészek közötti hézagok párhuzamosak és megfelelnek a névlegesnek.
Izzócsere
20. Nyissa ki a hátsó ajtót.
21. Használjon műanyag éket, például HAZET 1965-20-at, hogy lefeszítse a huzatot a kárpitról.
22. Húzza ki a fényszóró tápcsatlakozóit.

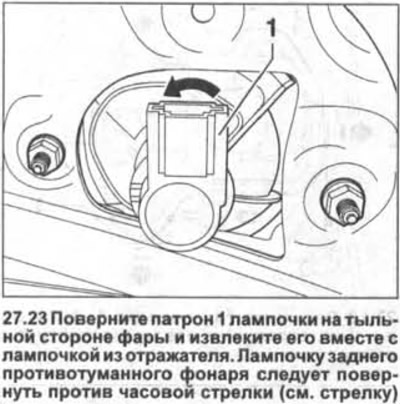

23. Fordítsa el az izzótartót 1 a fényszóró hátulján, és vegye ki az izzóval együtt a reflektorból.
A hátsó ködlámpa izzóját az óramutató járásával ellentétes irányba kell forgatni (lásd a nyilat az ábrán), és a tolatólámpa izzója - az óramutató járásával megegyező irányba.
24. Nyomja be az izzót a foglalatba, forgassa el az óramutató járásával ellentétes irányba, és vegye ki a foglalatból.
Az új izzó beszerelése az eltávolítással fordított sorrendben történik.
25. Ellenőrizze az új izzó működését.
Jetta autók
26. Nyomja kifelé a két pórázt, és vegye le az izzótartót a csomagtartó fedelén lévő fényszóró reflektorról.
