Visszavonás
1. Kapcsolja ki a gyújtást, és vegye ki a kulcsot a gyújtáskapcsolóból.

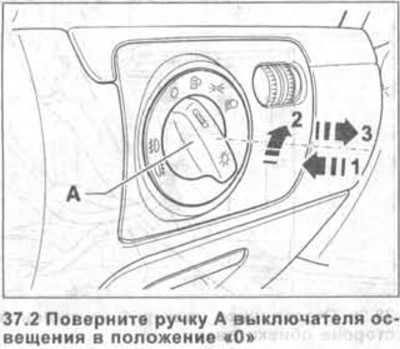

2. Fordítsa állásba a világításkapcsoló A fogantyúját «RÓL RŐL» (lásd az illusztrációt).
3. Nyomja be a kapcsoló A fogantyúját a házba (lásd az 1. nyilat a 37.2 ábrán) és egyúttal kissé jobbra fordítva (lásd a 2. nyilat). hogy függőleges helyzetet vegyen fel.
4. Tartsa a fogantyút ebben a helyzetben, és távolítsa el az áramkör-megszakítót a helyéről úgy, hogy a fogantyút a nyíl irányába húzza 3 (lásd a 37.2. ábrát).
5. Húzza ki a dugót a kapcsoló hátulján.
Telepítés
6. Csatlakoztassa a tápkábelt a kapcsolóhoz.
7. Miközben erősen tartja a kapcsolóházat, nyomja be a kapcsoló fogantyúját a házba, és egyidejűleg fordítsa el kissé jobbra. Ebben az esetben a kapcsolótesten lévő reteszelő kiemelkedések süllyesztettek.
8. Miközben a kapcsológombot ebben a helyzetben tartja, csúsztassa a kapcsolót a műszerfalon lévő rögzítőnyílásba, és fordítsa el a gombot a «RÓL RŐL».
9. Mozgassa a kapcsoló fogantyúját felváltva minden pozícióba, hogy ellenőrizze az illeszkedés szorosságát.
Fényszóró távolság állító
Visszavonás
10. Kapcsolja ki a gyújtást, és vegye ki a kulcsot a gyújtáskapcsolóból.
11. Távolítsa el a villanykapcsolót.
12. Távolítsa el a vezetőoldali készülékpanel alsó fedelét, a megfelelő fejezetet lásd.

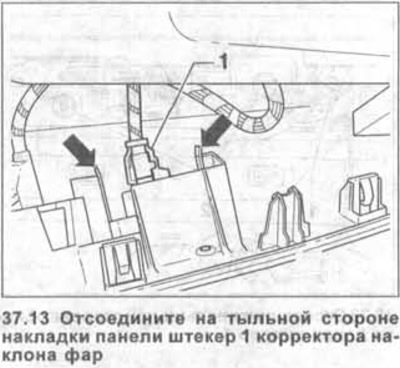

13. Húzza ki a fényszóró távolság-állító csatlakozóját 1 a panel burkolatának hátoldalán (lásd az illusztrációt).
14. Szorj össze két pórázt (lásd a nyilakat a 37.13. ábrán) és távolítsa el a panel fedőrétegéről a fényszórók optikai tengelyének dőlésszögének korrektorát.
A korrektor felszerelése az eltávolítással fordított sorrendben történik.
Végálláskapcsolók ajtókhoz, motorháztetőhöz és csomagtérfedélhez
Az érintkezőkapcsoló a megfelelő zárba van beépítve. Ha megsérült, a készletben lévő zárat ki kell cserélni.
Kapcsolók megvilágítása
A háttérvilágítású lámpák a megfelelő kapcsolóba vagy kulcsba vannak beépítve. A háttérvilágítás izzói külön-külön nem cserélhetők. Ha hibásak, a készletben lévő megfelelő kapcsolót ki kell cserélni.
