A vezérmű fogaskerék hajtótárcsái beállítási jelekkel vannak ellátva. A forgattyús tengelyre szerelt szíjtárcsa helyzetének kapcsolódnia kell az ékszíjtárcsán a fogazott tárcsa előtti • bevágáshoz. Az igazítási jelek helyes beállításához hajtsa végre a következő műveleteket a fogasszíj felszerelése előtt:

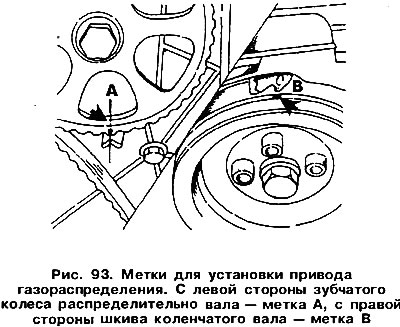

Fordítsa el a vezérműtengelyt úgy, hogy a jel «A» ábrán látható kiemelkedéssel egy vonalban volt a fogastárcsa külső oldalán. 93. Nagyon lassan forgassa a vezérműtengelyt.
A jelölés után ellenőrizze az első henger szelepein, hogy a dugattyú TDC-ben van-e a kompressziós löketnél. Az első henger mindkét szelepének zárva kell lennie.
Ebben a helyzetben óvatosan fektesse a fogasszíjat a vezérműtengely, a főtengely és a folyadékszivattyú tengely fogazott szíjtárcsáira, megakadályozva, hogy a szíjtárcsák ráforduljanak a tengelyekre, majd húzza meg a szíjat.
Forgassa el többször a főtengelyt, és győződjön meg arról, hogy mindkét jelölés megegyezik, amikor az 1. számú henger ismét TDC-ben van a kompressziós löketnél. Forgassa el a főtengelyt úgy, hogy a szíjtárcsán lévő bevágás a tárcsa fölött található lemez közepén legyen. A tányéron egy szimbólum látható «RÓL RŐL» (megfelelő TDC). A bal oldali párkány a gyújtás időzítésének beállítására szolgál. A főtengely egy speciális kulccsal forgatható a fogastárcsa csavarjaihoz.
