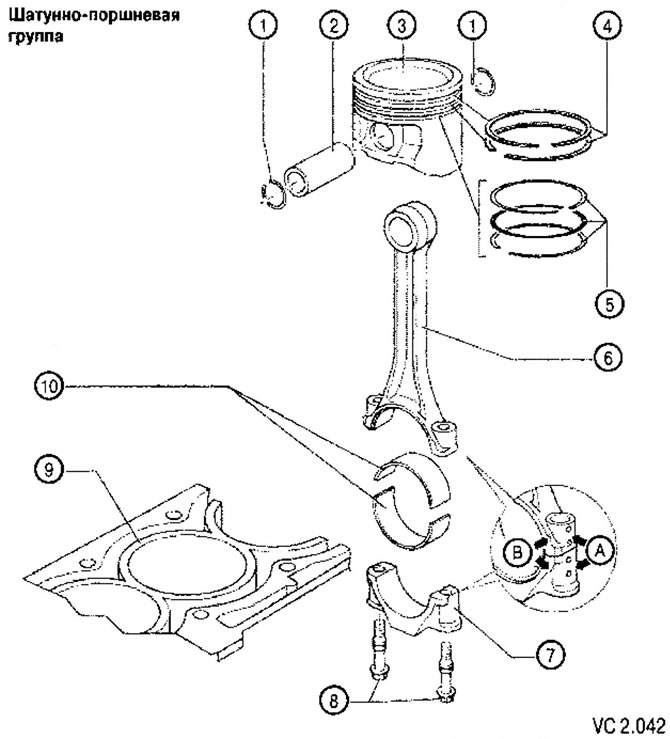

Popis dijelova i komponenti s komentarima o instalacijskim radovima (crtež VC2.042):
1. Prsten za zadržavanje klipnjače.
2. Klipni klin:
- ako je ugradnja teška, zagrijte klip na otprilike 60°C;
- uklanjanje i ugradnja trebaju se izvršiti pomoću trna,
3. Klip:
- prilikom ponovne upotrebe klipa, položaj ugradnje i raspored cilindra treba označiti;
- strelica na dnu klipa pokazuje na stranu remenice višestrukog klinastog remena;
- za ugradnju klipa u cilindar trebali biste koristiti posebnu klešta za klipne prstenove.
4. Kompresijski prstenovi:
- prstenaste brave moraju biti postavljene pod kutom od 120* jedna u odnosu na drugu;
- uklanjanje i ugradnja kompresijskih prstenova pomoću ekspanzera za klipne prstenove;
- oznaka "TOP" mora biti okrenuta prema dnu klipa.
5. Prstenovi za struganje ulja:
- pažljivo ručno uklonite i ugradite kompozitne prstenove strugača ulja;
- nemoguće je izmjeriti visinski jaz.
6. Klipnjača;
- zamijeniti samo cijeli set;
- označite pripadnost cilindra (u točki A);
- položaj ugradnje: oznake (B) usmjerene su prema remenici višestrukog klinastog remena.
7. Poklopci ležajeva klipnjača:
- tijekom proizvodnje, spoj između poklopca i klipnjače ostvaruje se lomljenjem poklopca s klipnjače. Stoga poklopac odgovara samo svojoj klipnjači i samo u jednom položaju. Površinu prijeloma treba pažljivo zaštititi od oštećenja.
8. Vijak za pričvršćivanje poklopca ležaja klipnjače:
- M7x0,75: 20 Nm + zategnite za 1/4 okreta (90°);
- M8 x 1:30 Nm + zategnuti za 1/4 okreta (90°);
- prilikom ugradnje, vijak treba zamijeniti novim;
- podmažite navoje i dosjednu površinu ispod glave vijka;
- za mjerenje radijalnog zazora u ležaju, vijak treba zategnuti do navedenog momenta zatezanja, ali ne smije se dalje okretati pod kutom.
9. Blok cilindra:
- provjera promjera cilindra (vidi dolje).
10. Kućišta ležaja klipnjače:
- istrošene ljuske ležajeva treba ugraditi na svoja mjesta;
- obloga je ugrađena u klipnjaču u sredini sjedala;
- radijalni zazor u ležaju treba izmjeriti pomoću mjernog uređaja Plasticage.
- Zazor ležaja klipnjače:
- za novi motor: 0,020-0,061 mm;
- pri maksimalno dopuštenom trošenju: 0,091 mm.
- Prilikom mjerenja radijalnog zazora nije dopušteno okretati radilicu.
