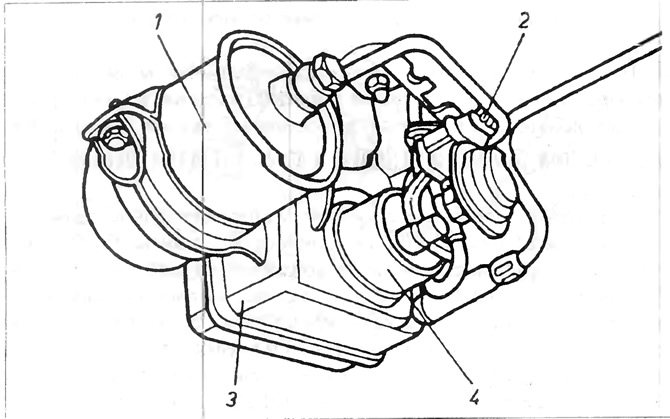

Рис. 3.5. Топливный насос системы впрыска
1 - топливный фильтр; 2 - вилка соединения электрических проводов; 3 - бак насоса; 4 - топливный насос.
2. Снять зажим провода на массу аккумулятора.
3. Поднять заднюю часть автомобиля и установил ее на подставки.
4. Приподнять и снять поддерживающий зажим, отсоединить штепсель электропроводов 2 от гнезда на насосе.
5. Отвернуть амортизатор 9 на заднем конце насоса и рассоединить соединение эластичного патрубка 8. обращая внимание что с каждой стороны соединения имеется уплотняющая прокладка.
6. Отвернуть и вынуть крепящие гайки и шайбы, снять ограничительный элемент 10.
7. Отвернуть три крепящих винта, поддерживающих кольцо насоса 13 и вынуть кольцо, а затем узел насоса 14.
8. Вынуть уплотнительное кольцо типа o-ring 20 и вынуть сетчатый фильтр 21.
9. Установка происходит в последовательности, обратной снятию. При установке новое уплотнительное кольцо необходимо смазать бензином и проверить, не подвергалось пи оно деформации во время установки.
10. Во время установки насоса необходимо обратить внимание на то, чтобы его выступы входили в углубления поддерживающего кольца.
11. Если на задней части насоса был снят возвратный клапан 11, установить его, заменив предварительно уплотнительную шайбу 12 новой. Надеть также новые уплотнительные прокладки с обеих сторон соединения эластичного патрубка. Установить амортизатор, заворачивая его определенным моментом.
12. При работающем двигателе проверить, есть ли следы подтекания топлива через соединения.
