Зняцце і ўстаноўка вакуумнага блока турбакампрэсара (VW Tiguan 1)

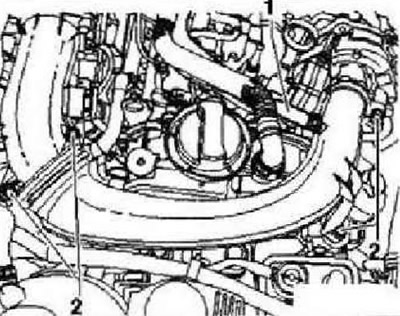

Разблакаваць фіксацыю вакуумнай магістралі на вакуумным рэсіверы "стрэлка" і адлучыць яе, Прыпадняць кажух рухавіка ў кропках "1" і зняць кажух, перамясціўшы яго наперад у -кірунку стрэлкі-. Адкруціць цеплаахоўны экран над турбакампрэсарам "стрэлка". Зняць шланг "1" з напорнай трубы і выкруціць крапежныя балты "2" для напорнай трубы. Ззяць напорную трубу.



Адлучыць шланг "стрэлка" ад анероіднай скрынкі. Выдаліць разьбовай лак з крапежнай гайкі "2".

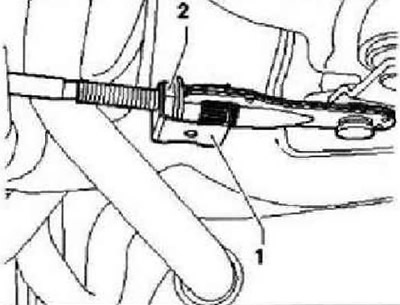

Зняць ахоўную клямар "1" і выкруціць крапежную гайку "2" на штоку вакуумнага прывада. Выкруціць гайку з разьбовай шпількі вакуумнага прывада.

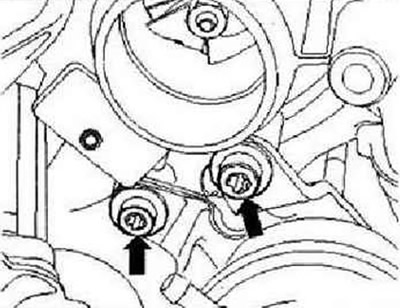

Выкруціць крапежныя балты "стрэлкі" вакуумнага прывада і зняць вакуумны прывад з турбакампрэсара.





Ўстаноўка ажыццяўляецца ў зваротнай паслядоўнасці, пры гэтым неабходна выконваць наступнае. Пасля ўсталёўкі анероіднай скрынкі варта адрэгуляваць цягу. Момант зацяжкі вакуумнага прывада да турбонагнетателя: 10 Нм, Пракладкі, абшэўкавыя ўшчыльненні і самостопорящиеся гайкі неабходна замяніць. Патрубкі далучэння шлангаў і шлангі сістэмы наддува перад мантажом абястлусціць. Для мацавання ўсіх злучэнняў шлангаў выкарыстоўваць хамуты адпаведнай серыі.
