Зборка прываднага вала (VW Caddy 3)

Напрасаваць шарнір да ўпора.

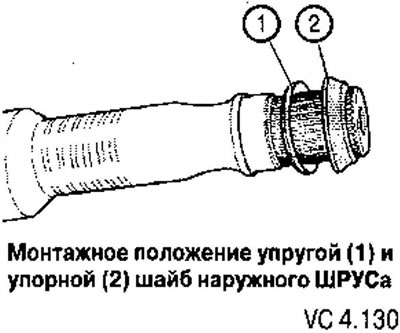

Усталяваць стопорнае кольца.

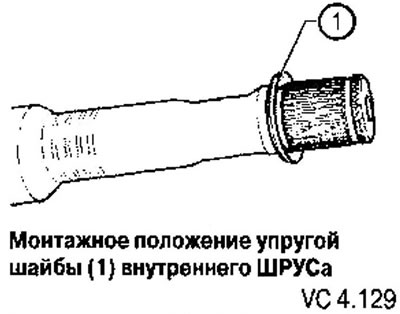

Напрасоўка ўнутранага Шруса

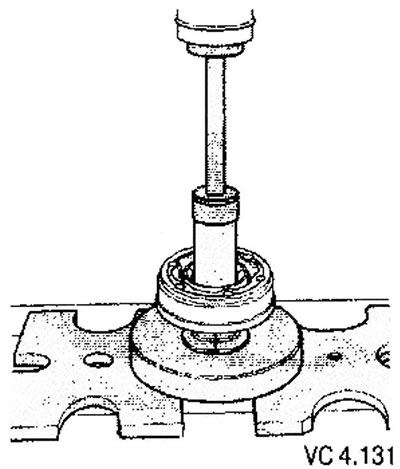

Увага! Фаска шлицевого адтуліны Шрус павінна быць звернутая ў бок шлицевого канца прываднага вала.

Устаноўка хамутоў пылавіка

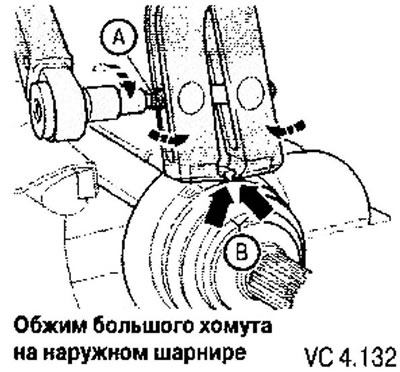

Усталяваць абцугі так, як гэта паказана на малюнку. Пры гэтым неабходна сачыць за тым, каб абціскныя беражкі абцугоў прылягалі да падставы выступу (стрэлкі Ў) хамута.

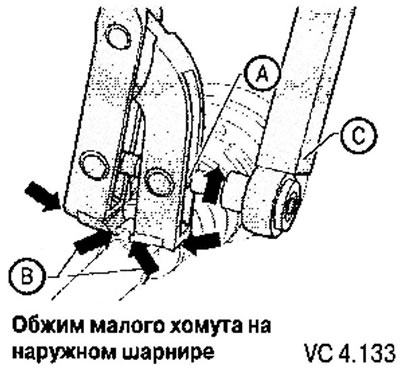

Абціснуць хамут, павярнуўшы хадавую шрубу дынамаметрычным ключом (не паварочваючы абцугі).



Арыгінал тэксту можна знайсці на партале www.vwmanual.ru

Увага!

• Паколькі матэрыял пылавіка (у параўнанні гумай) досыць цвёрды, для яго мацавання патрабуецца хамут з высакаякаснай сталі. Такі хамут можа быць абціснуты толькі спецыяльнымі абцугамі
• Момант зацяжкі: 25 Нм.
• Выкарыстоўваць дынамаметрычны ключ (З) з дыяпазонам рэгулявання 5-50 Нм.
• Пры абцяжараным кручэнні, напрыклад, з прычыны забруджвання разьбярства, пры паказаным моманце зацяжкі неабходны высілак абціскання хамута не дасягаецца.

Злучаныя вузды і дэталі	Разьбовае злучэнне	Момант зацяжкі
Ступіца кола з падшыпнікам ступіцы кола	М16х1, 5x80	200 Нм+180° (1*)
Фланец каробкі перадач, спачатку зацягнуць момантам 10 Нм, затым крыж-накрыж паказаным момантам	М8х48 М10х52 М10х23	40 Нм 70 Нм 70 Нм
Прамежкавы вал да апорнага кранштэйна	М8х25	20 Нм
Апорны кранштэйны да блока цыліндраў	М8х25	спачатку зацягнуць момантам 5 Нм, а затым 35 Нм

(1) пры зацягванні ніта аўтамабіль не павінен стаяць на колах.
