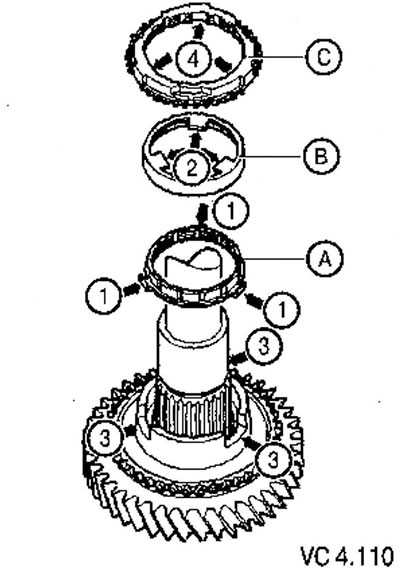

Адагнутыя канцы выступаў (стрэлкі!) павінны быць звернутыя да прамежкавага кольца (У).
Усталяваць прамежкавае кольца (У).
Выступы (стрэлкі 2) павінны ўвайсці ў пазы (стрэлкі 3) ступіцах шасцярні.
Усталяваць блакавальнае (вонкавае) кольца сінхранізатара (З).
Выступы (стрэлкі 1) унутранага кольца (А) павінны ўвайсці ў пазы (стрэлкі 4) блакавальнага кольца.
Увага! Калі не здзяйсняецца замена дэталяў, неабходна сачыць за тым, каб яны былі ўсталяваныя на свае ранейшыя месцы.
Праверка зносу ўнутраных кольцаў сінхранізатара 1-й і 2-й перадач
Прыціснуць унутранае кольца да конуснай часткі вольна якая верціцца на вале шасцярні і вымераць з дапамогай маца зазор "а".
Зазор«а» | Пры ўсталёўцы новай дэталі | Лімітава велічыня дапушчальная |
1-я і 2-я перадачы | 0,75-1,25 мм | 0,3 мм |
Праверка зносу блакавальных кольцаў сінхранізатара 1-й і 2-й перадач

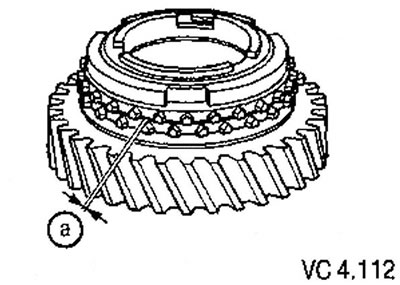

Надзець блакавальнае (вонкавае) кольца сінхранізатара, а таксама прамежкавае і ўнутранае кольцы на конусную частку шасцярні і вымераць з дапамогай маца зазор "а".
Зазор «а» | Пры ўсталёўцы новай дэталі | Лімітава дапушчальная велічыня |
1-я і 2-я перадачы | 1,2-1,8 мм | 0,5 мм |
