УВАГА: Пасля замены крыльчатой помпы гідраўзмацняльніка рулявога кіравання, кампрэсара кліматычнай усталёўкі або кранштэйна помпы гідраўзмацняльніка і кампрэсара кліматычнай усталёўкі неабходна наступным чынам выканаць праверку шківаў раменнай перадачы на перакос, каб пазбегнуць пашкоджанні поликлинового рамяня.
Зніміце рэмень шкіў крыльчатой помпы гідраўзмацняльніка.
Зніміце поліклінавы рамень.

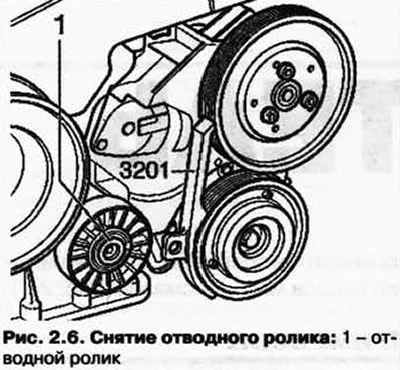

Зняць адводны ролік 1 (мал. 2.6).
Прыкласці шаблон 3201 да раменным шківу кампрэсара кліматычнай усталёўкі.
УВАГА: Шкіў кампрэсара кліматычнай усталёўкі павінен супадаць са шківам помпы гідраўзмацняльніка.

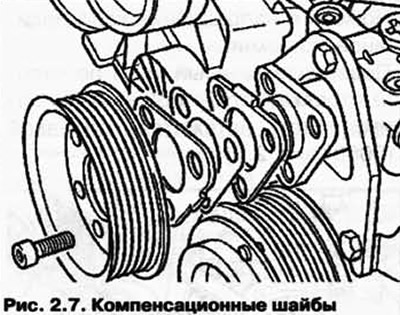

Калі раменныя шківы не супадаюць выраўнуйце адлегласць шківаў кампенсацыйнымі шайбамі таўшчынёй 0,6; 0,8; 1,0; 1,2 і 1,4 мм (мал. 2.7).
(Інфармацыя размешчана на гэтым сайце VWmanual.ru)
У заключэнне праверце сувоснасць шківаў з дапамогай шаблону 3201.
Усталюйце адводны ролік. Момант зацяжкі: 25 Нм.
Усталюеце поліклінавы рамень.
Зацягніце крапежныя ніты раменнага шківа помпы гідраўзмацняльніка з момантам зацяжкі 22 Нм.
