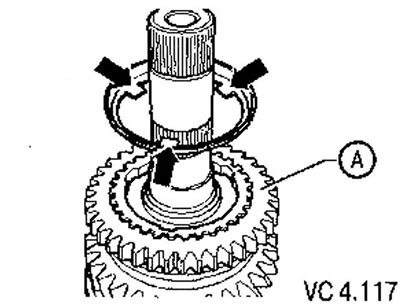

Мантажнае становішча прамежкавага кольца сінхранізатара 2-й перадачы
Устанаўліваецца выступамі (стрэлкі) да шасцярні 1-й перадачы (А).

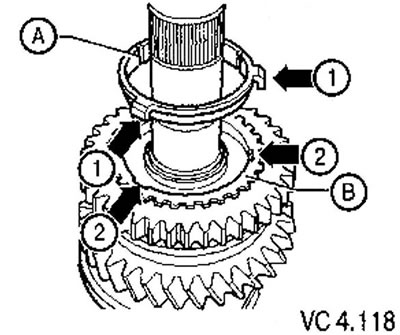

Мантажнае становішча ўнутранага кольца сінхранізатара (А) 2-й перадачы
Выступы (стрэлкі 1) уваходзяць у пазы (стрэлкі 2) блакавальнага (вонкавага) кольцы (У).

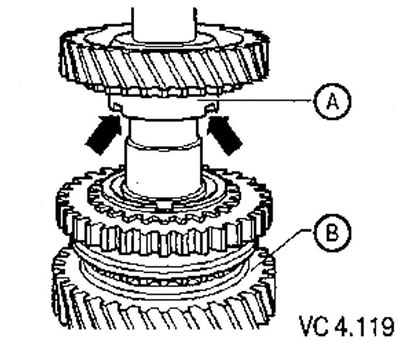

Мантажнае становішча свабодна верціцца на вале шасцярні 2-й перадачы
Устанаўліваецца вялікім кантам (А) да шасцярні 1-й перадачы (У). Выступы прамежкавага кольца сінхранізатара павінны ўвайсці ў пазы канта (стрэлкі).

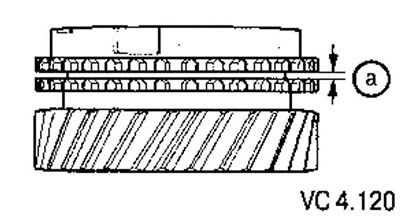

Праверка зносу блакавальных кольцаў сінхранізатара 3-й і 4-й перадач
Устанавіць блакавальнае кольца на конусную частку шасцярні і вымераць з дапамогай маца зазор а.
Зазор «а» | Пры ўсталёўцы новай дэталі | Лімітава дапушчальная велічыня |
1-я перадача | 1,0-1,7 мм | 0,5 мм |
3-я перадача | 1,0-1,7 мм | |
4-я перадача | 1,0-1,7 мм |
