- 1 - Капак, сменете го, ако е повреден
- 2 - Фиксиращ болт
- 3 - Заземителна връзка, проверете за надеждно прилягане
- 4 - Вентилационна линия към абсорбера, проверете закрепването
- 5 - Съединителна гайка, 110 Nm, проверете дали е здраво закрепена. Отстранете и монтирайте с ключ за сензор за ниво на гориво -30876 - Модул за подаване на гориво, монтирайте в правилната позиция на резервоара, със сензор за ниво на гориво -G-, почистете екрана, когато е замърсен
- 7 - Тръбопровод за налягане, черен, закопчан отстрани на резервоара за гориво, проверете дали е здраво закрепен
- 8 - Датчик за ниво на гориво 2 -G169- със смукателна помпа
- 9 - 3,5 Nm
- 10 - Скоба за блока за управление на горивната помпа -J538-
- 11 - Блок за управление на горивната помпа -J538-
- 12 - О-пръстен, ако е повреден, сменете, монтирайте сух в отвора на резервоара за гориво, навлажнете с гориво, когато монтирате фланеца
- 13 - Резервоар за гориво
- 14 - 20 Nm и завъртете още на 90°, сменете. Само болтове с разхлабени шайби могат да се използват за закрепване на лентите за закрепване на резервоара за гориво. Ако се използват други винтове, лентите за закрепване може да се усукат при затягане
- 15 - Скоба, обърнете внимание на монтажната позиция
- 16 - 20 Nm и затегнете на 90°, сменете
- 17- Затягаща шайба
- 18 - Топлинен щит
- 19 - Вентилационна линия, закрепена отстрани на резервоара за гориво, проверете за херметичност
- 20 - Вентилационна линия, проверете надеждното прилягане
- 21 - 8 Nm и затегнете на 90°, сменете
- 22 - Капачка за пълнене, с гумен контейнер

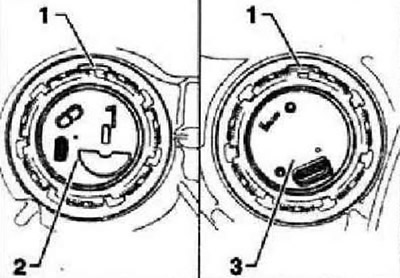

Монтажна позиция на фланците за блока за подаване на гориво и датчика за ниво на горивото 2 -G169-
Модул за подаване на гориво -3-: скоба -1- сочи по посока на движение.
Датчик 2 на индикатора за гориво -G169-2-: отвор -1- е обърнат към посоката на движение.
Инструкции: Не вземайте под внимание стрелките на пръстените.
