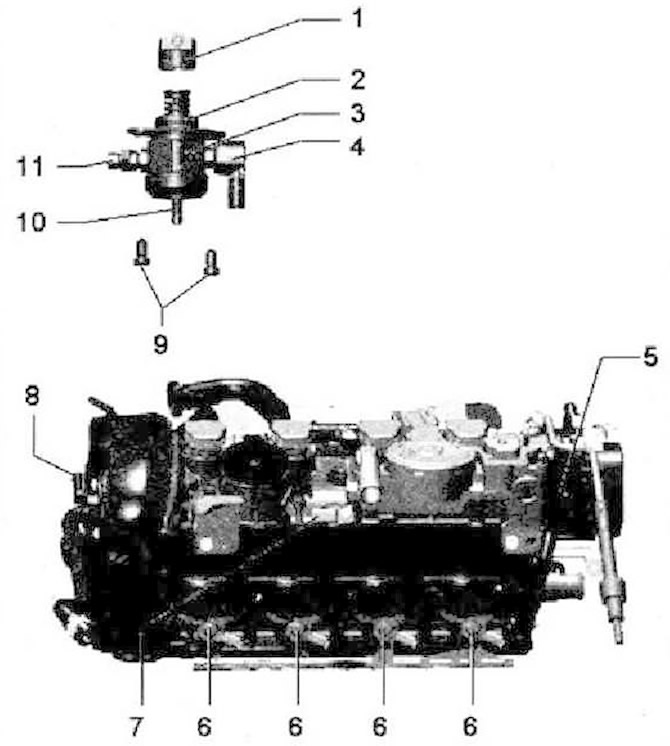

ВНИМАНИЕ: Горивото в горивната система е под налягане!
- 1 - Ролков тласкач, остава при необходимост след отстраняване на горивната помпа за високо налягане в главата на цилиндъра, сменяем
- 2 - О пръстен кръгло напречно сечение, замени
- 3 - Механична 1-бутална помпа за високо налягане. Резервоарът за гориво съдържа електрическа горивна помпа, която доставя гориво под налягане от прибл. 6 бара на механична помпа с високо налягане. При инсталиране на горивната помпа за високо налягане е необходимо да се предотврати навлизането на мръсотия в горивната система, да се освободи налягането в горивната система и да се монтира горивопроводът без напрежение
- 4 - Регулатор на налягането на горивото "N₂76"
- 5 - Отвор в главата на цилиндъра за горивната инжекционна помпа
- 6 - Дюзи, замени уплътнителни пръстени кръгло напречно сечение, да следи за правилния монтаж положение
- 7 - Сензор на Хол "G40"
- 8 - Клапан 1 на системата за променливо синхронизиране на клапаните "N₂05"
- 9 - Болтове на помпата за високо налягане, 10 Nm, сменете
- 10 - Нипел на горивопровода от резервоара за гориво
- 11 - Фитинг за горивопровод към горивна релса (Rail), 22 Nm
