PTO клапанът за превозни средства без блокаж на диференциала е показан на фигурата 5.94, превозни средства с блокаж на диференциала - на Фигура 5.95.

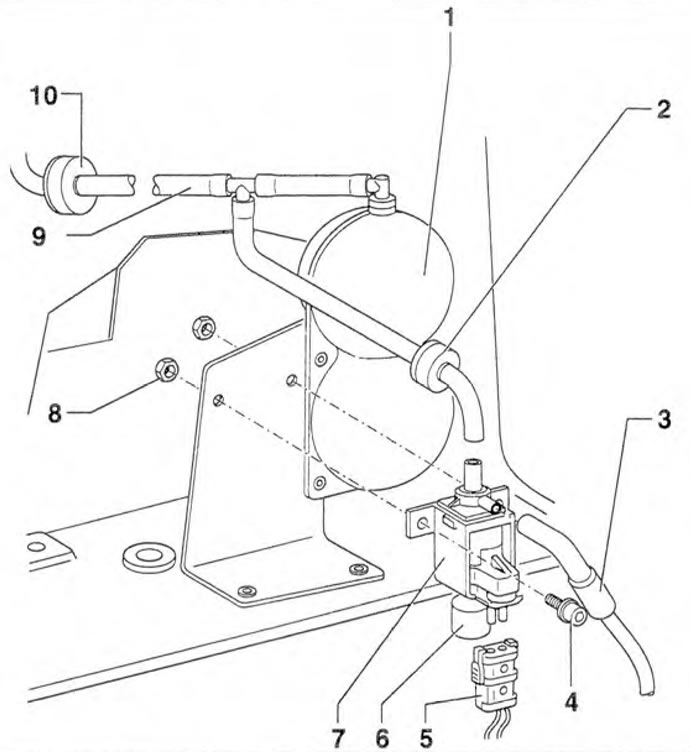

Фигура 5.94. PTO клапан за превозни средства без блокаж на диференциала: 1 - Вакуумен резервоар; 2, 10 - Байпасни клапани; 3, 9 - Вакуумни тръби; 4 - Болт; 5 - Адаптер; 6 - Компресор; 7 - Клапан за силоотвод; 8 - Гайка.

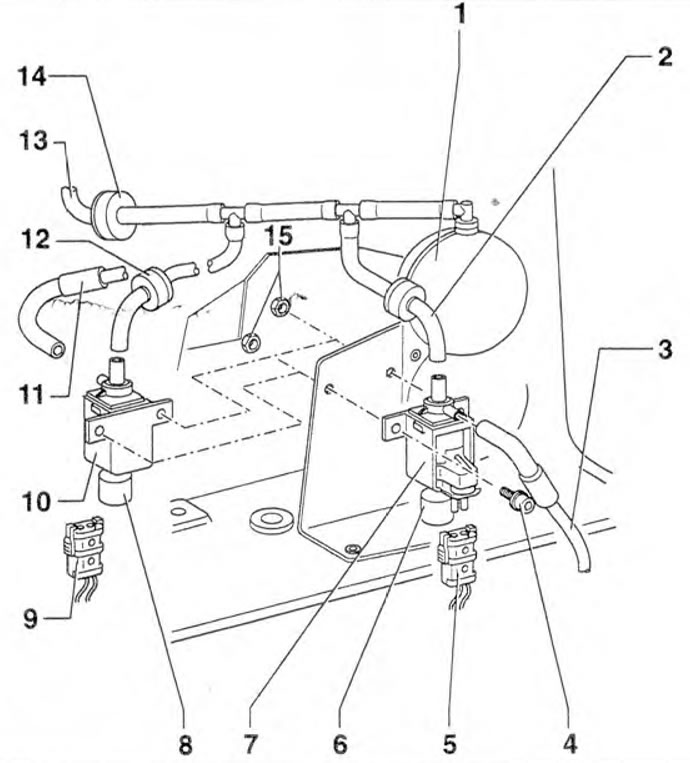

Фигура 5.95. PTO клапан за превозни средства с блокировка на диференциала: 1 - Вакуумен резервоар; 2, 12, 14 - Байпасни клапани; 3, 11, 13 - Вакуумни лампи; 4 - Болт; 5.9 - Адаптери; 6.8 - Компресор; 7 - Клапан за заключване на диференциала;10 - Клапан за силоотвод; 15 - Ядки.
Табелката с данни за главната предавка е показана на фигурата 5.96. Техническите данни на главната трансмисия са дадени в таблици 5.2 a-c.

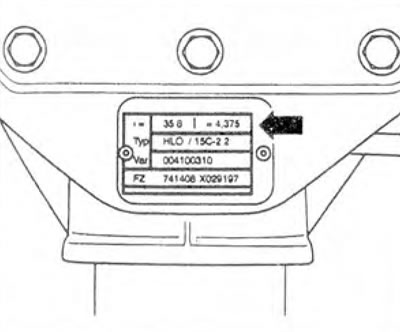

Фигура 5.96. Табелка с данни за главната предавка.
Таблица 5.2а. Технически данни на основната предавка
| Задна ос | 000.А | 000.Б | 000.C |
| Начало на производството | от 01.96 г | ||
| Двигатели | AGX 2.5 SDI - 55 kW BBE 2.5 TDI -61 kW ARA 2.5 TDI - 66 kW BBF 2.5 TDI -70 kW AHD 2.5 TDI - 75 kW ANJ 2.5 TDI -80 kW AGK 2.8 TDI - 92 kW ATA 2.8 TDI - 96 kW 2.8 l CDI - 116 kW | AGL 2.3 l - 105 kW AGX 2.5 SDI - 55 kW ARA 2.5 TDI - 66 kW AHD 2.5 TDI - 75 kW ANJ 2.5 TDI - 80 kW | AGL 2.3 l - 105 kW AGX 2.5 SDI - 55 kW ARA 2.5 TDI - 66 kW AHD 2.5 TDI - 75 kW ANJ 2.5 TDI -80 kW AGK 2.8 TDI - 92 kW ATA 2.8 TDI - 96 kW |
| Обем на маслото | 1,5 л с гуми с единична задна ос 1,8 л с двойни гуми на задния мост | ||
| Спецификация на маслото | G052 145 F SAE 75W-90 (синтетичен) | ||
| Предаване | DDX, DLA, DLB, DLC, DLD, DDY, DKW. DKX, DKZ, DEL, EXF, EXG, EXH, EX J. EXK | DDX, DLA, DLB, DLC, DLD, DDY, DKW, DKX, DKZ, DEL | |
Таблица 5.2б. Технически данни на главната трансмисия
| Задна ос | 000.D | 000.Е | 000.F |
| Начало на производството | от 01.96 г | от 01.02 | от 01.96 г |
| Двигатели | AGX 2.5 SDI - 55 kW BBE 2.5 TDI - 61 kW ARA 2.5 TDI - 66 kW BBF 2.5 TDI 70 kW AHD 2.5 TDI 75 kW ANJ 2.5 TDI 80 kW AGK 2.8 TDI - 92 kW ATA 2.8 TDI - 96 kW 2.8 l CDI - 116 kW | 2.8 л CDI - 116 кВт | BBF 2.5 TDI - 70 kW ANJ 2.5 TDI 80 kW AGK 2.8 TDI - 92 kW ATA 2.8 TDI - 96 kW 2.8 l CDI - 116 kW |
| Обем на маслото | 1,5 л с гуми с единична задна ос 1,8 л с двойни гуми на задния мост | ||
| Спецификация на маслото | G052 145 F SAE 75W-90 (синтетичен) | ||
| Предаване | DDX, DLA, DLB, DLC, DLD, DDY, DKW, DKX, DKZ, DEL, EXF, EXG, EXH, EXJ, EXK | EXF, EXG, EXH,EXJ,EXK | DDX, DLA, DLB,DLC, DLD, DDY, DKW,DKX, DKZ, DEL,EXF, EXG,EXH,EXJ, EXK |
Таблица 5.2в. Технически данни на основната предавка
| Задна ос | 000.G | 000.H |
| Начало на производството | от 01.96 г | |
| Двигатели | BBF 2.5 TDI - 70 kW ANJ 2.5 TDI - 80 kW AGK 2.8 TDI - 92 kW ATA 2.8 TDI - 96 kW 2.8 l CDI - 116 kW | AGX 2.5 SDI - 55 kW |
| Обем на маслото | 1,5 л с гуми с единична задна ос 1,8 л с двойни гуми на задния мост | |
| Спецификация на маслото | G052 145 F SAE 75W-90 (синтетичен) | |
| Предаване | DDX, DLA, DLB, DLC, DLD, DDY, DKW, DKX, DKZ, DEL, EXF, EXG, EXH, EXJ, EXK | DEL |
