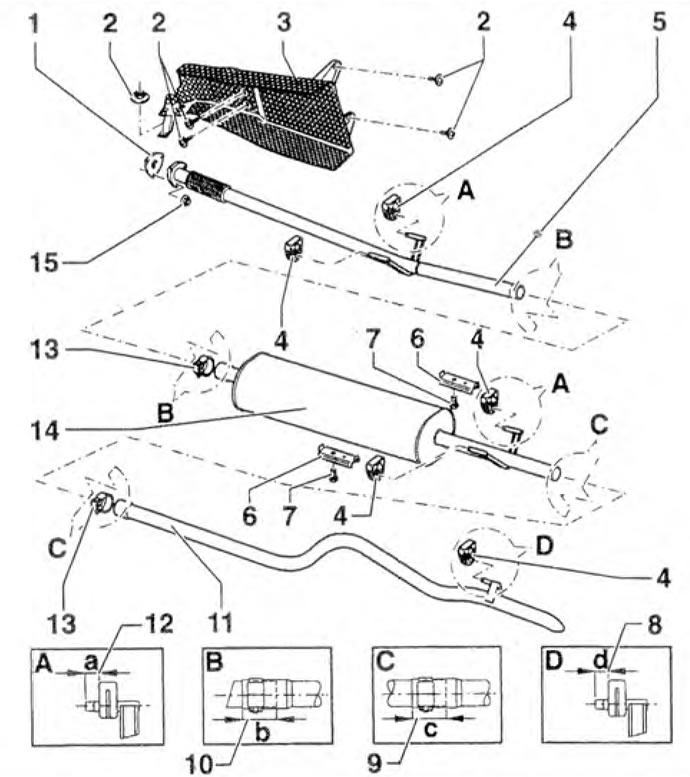

Фигура 4.51. Изпускателна система: 1 - Уплътнение; 2, 7 - Болтове с гайки; 3 - Термозащитна обвивка; 4 - Закрепващи пръстени; 5 - Предна част на изпускателната тръба; 6 - Опорна скоба; 8 - Разстояние "d" (минимум 23 мм); 9 - Разстояние "c" (55 + 10 мм); 10 - Разстояние "b" (45 - 52 мм); 11 - Тръба на ауспуха; 12 - Разстояние "а" (минимум 20 мм); 13 - Скоби; 14 - Заглушител; 15 - Гайка.
