Внимание! Цилиндрови глави с пукнатини между седалките на клапаните могат да се използват без намаляване на живота на двигателя, ако ширината на пукнатината не надвишава 0,5 мм.

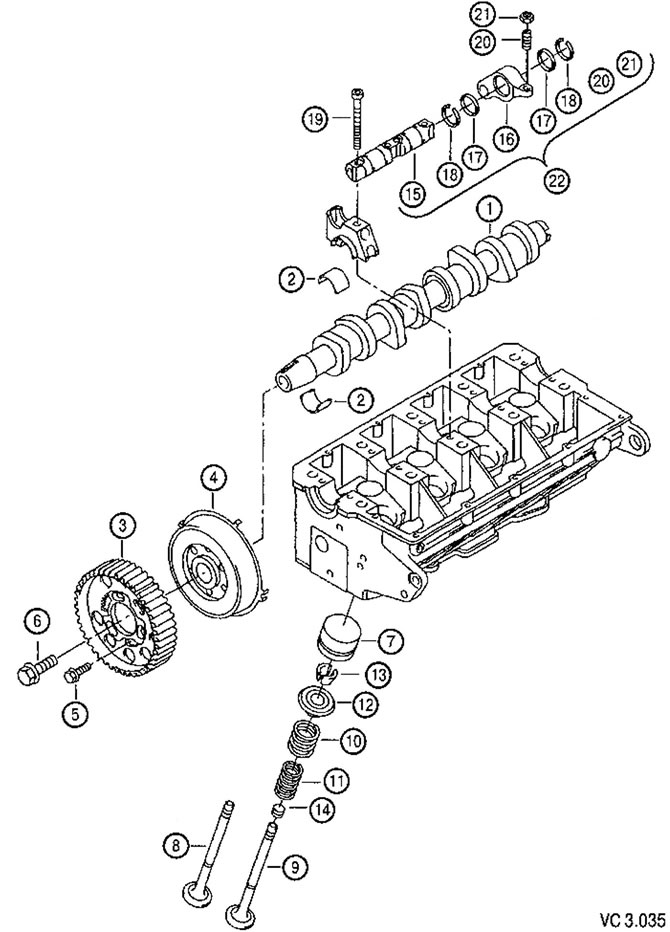

Спецификация на частите на цилиндровата глава за дизелови двигатели 1.9 и 2.0 l BDJ, BST, BJB, BSU, BLS съгласно фигура VC3.035:
| Номер на частта | Име | Забележка | Бр. | |
| Разпределителен вал, клапани | ||||
| 1 | 038 109101AE | Разпределителен вал | BDJ, BST | 1 |
| (!) | 038109101 R | Разпределителен вал | BJB | 1 |
| (1) | 038 109101AN | Разпределителен вал | BSU, BLS | 1 |
| 2 | 038 103 673 B 02/04 GLB | Корпус на лагера на разпределителния вал | Жълто | 10 |
| 3 | 038 109 111 Изток | Ролка на ангренажен ремък | 1 | |
| 4 | 0381092390 | Хъб | BDJ, BJS | 1 |
| (4) | 0381092391 | Хъб | BST, BSU, BLS | 1 |
| 5 | N 101 092 10 | Винт | M8x30 | 3 |
| 6 | N 905021 03 | Винт с шестостенна глава | M12x1.5x35 | 1 |
| 7 | 038 109 309 C | Тласкач | 35 мм | 8 |
| б | 038 109 601 Изток | Входен клапан | 89,5 | 4 |
| 9 | 038109611 E | Клапан, изпускателен | 89 | 4 |
| 10 | 038 109 623 F | Външна пружина на клапана | 8 | |
| 11 | 038109633 | Вътрешна пружина на клапана | 8 | |
| 12 | 021 109641 C | Горна пружинна плоча | 8 | |
| 13 | 021 109651 | Коничен крекер | 16 | |
| 14 | П 027109 675 | Уплътнение на стеблото на клапана | 7 мм | 8 |
| 15 | Ос на кобилицата | |||
| 16 | Кобилица | |||
| 17 | Пералня | |||
| 18 | Задържащ пръстен | |||
| 19 | 038 103 714 А | Винт, конус | М8x90 | 8 |
| (20) | 038109451 Б | Регулиращ винт F 2K-5-150 000 | M12x1.25x26.75 | 4 |
| 20 | WHT000530 | Регулиращ винт, с кръгъл пръстен F 2K-6-000 001 | M12x1.25x26.75 | 4 |
| 21 | Шестоъгълна гайка | М12x1.25 | 4 | |
| 22 | 038 109 527 AF | Сглобка на вала на кобилицата | Помпа-дюза | 2 |
